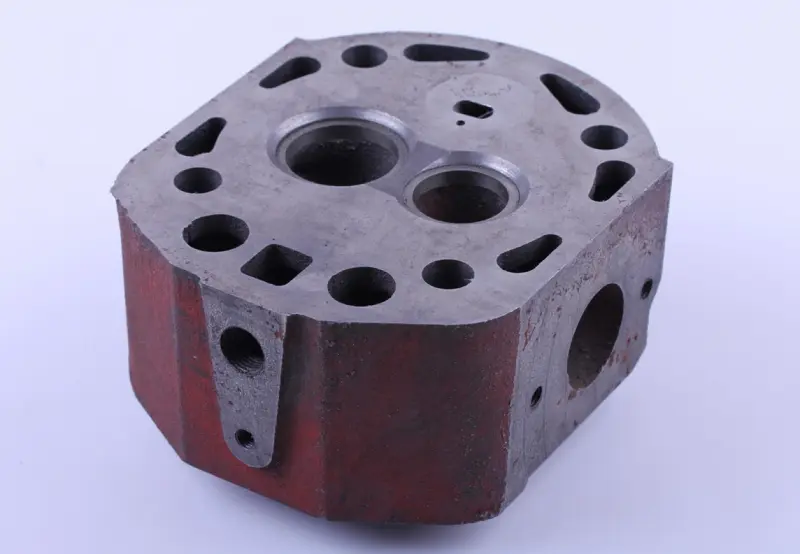

Головка циліндра гола 190N для дизельного мотоблока з водяним охолодженням

Головка циліндра гола 190N для дизельного мотоблока

Чавунна головка для одноциліндрового чотиритактного дизеля 190N (R190) з водяним охолодженням закриває циліндр згори, формує камеру згоряння й тримає клапанний механізм разом із розпилювачем. Виконання «голе»: відливка оброблена та підготовлена до збирання, а клапани, пружини, коромисла, форсунка й клапанна кришка переставляються зі старої головки або добираються окремо. Такий варіант беруть тоді, коли клапанний комплект ще придатний, а сама відливка вичерпала ресурс.

Будова та робота в двигуні

Корпус відлитий із чавуну й має внутрішні порожнини, що з'єднуються із сорочкою охолодження циліндра: у моторах цієї серії тепло від камери згоряння відводить рідина, тому головка витримує тривале навантаження під час оранки, фрезерування та роботи з причепом. Привалочна площина оброблена під прокладку, по периметру розташовані отвори під шпильки кріплення до блока, а товсті стінки відливки опираються короблінню під час повторюваних нагрівань.

Усередині виконані посадкові місця під тарілки клапанів і отвори під напрямні втулки, впускний та випускний канали виведені на бічні фланці з різьбовими отворами під колектори. Центральний посадковий отвір призначений для розпилювача системи прямого впорскування: саме через нього паливо подається в камеру згоряння, тому від стану цього місця залежать легкість пуску й чистота вихлопу. Таке компонування типове для важких мотоблоків і мототракторів із мотором родини 190N.

Що звірити під час добору

• позначення двигуна на корпусі — 190N або R190, та діаметр циліндра 90 мм;
• тип охолодження: відливка розрахована на мотори з водяним контуром і не підходить до повітряних дизелів;
• кількість і розташування отворів під шпильки, повний збіг із площиною блока;
• положення впускного та випускного фланців, різьбу під шпильки колекторів;
• посадкове місце розпилювача й глибину камери згоряння — порівняйте зі знятою головкою;
• стан старих клапанів, пружин, напрямних і коромисел: під час перестановки на нову відливку зношені деталі розумніше оновити одразу.

Коли потрібна заміна

Відливку міняють, коли ремонт попередньої вже недоцільний: пішли тріщини між сідлами чи в зоні каналів, повело привалочну площину після перегріву, розбиті посадкові місця клапанів, зірвана різьба під шпильки колектора. Непрямі ознаки — падіння компресії, важкий пуск на холодну, димний вихлоп, сліди охолоджувальної рідини на стику з циліндром і стукіт клапанів при вироблених сідлах. Часто головку беруть одразу під час капітального ремонту, коли двигун розбирають до циліндра.

Встановлення

Перед збиранням площини блока та головки очищають від нагару й залишків старої прокладки, перевіряють на відсутність коробління, продувають канали охолодження. Клапани притирають по сідлах нової відливки, ставлять нову прокладку й затягують шпильки навхрест у кілька проходів моментом, передбаченим для двигуна 190N. Після першого прогріву перевіряють зазори клапанів і щільність стику — для чавунної пари це звична операція, яка зберігає ресурс з'єднання.

Голе виконання дає змогу відновити верх мотора точково: механізм переставляється на нову відливку, і двигун повертається до нормальної компресії та впевненого пуску без заміни всього вузла. Для власників важких мотоблоків і мототракторів із дизелем 190N це найпростіший шлях повернути техніку в роботу після перегріву або тривалої експлуатації.
