Реле зарядки (регулятор напруги) мотоблока 175N/180N, 7/9 к.с.

Реле зарядки мотоблока 175N/180N (7/9 к.с.)

Регулятор напруги відповідає за те, щоб генератор дизельного мотоблока віддавав у бортову мережу рівний струм, придатний для акумулятора. Модуль випрямляє змінну напругу обмоток, утримує її в межах, потрібних 12-вольтовій системі, а надлишок скидає в тепло. Завдяки цьому батарея отримує стабільне підзаряджання, а фара, звуковий сигнал і прилади не потерпають від стрибків під час зміни обертів двигуна.

Конструкція

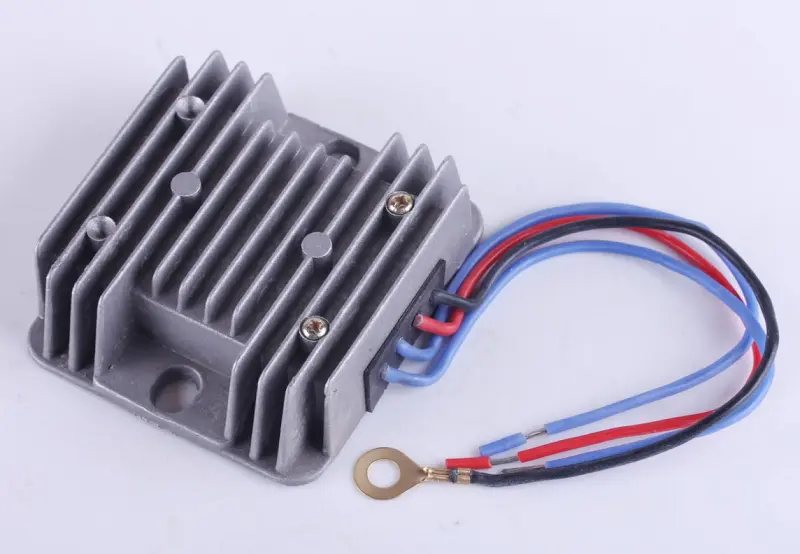

Корпус литий, із розвиненим оребренням по всій верхній площині: така форма збільшує площу охолодження й дає модулю працювати довгі зміни без перегріву. Силова начинка закрита всередині корпусу та захищена від пилу й вологи, звичних для роботи в полі. Знизу передбачено монтажний майданчик з отворами під болти — реле фіксується жорстко і водночас віддає тепло на метал двигуна або рами. Під'єднання виконане готовим джгутом: виводи генератора та живлення розведені окремими проводами, а маса заведена на кільцеву клему під болт.

Де застосовується

Позиція розрахована на одноциліндрові дизелі типорозміру 175N і 180N потужністю 7 та 9 к.с. — це мотори водяного охолодження, які ставлять на важкі мотоблоки й мототрактори з електростартером та акумулятором. Така техніка возить причіп, працює з фрезою, плугом, помпою чи косаркою, часто в сутінках і з увімкненим світлом. Справне заряджання тут критичне: без нього акумулятор сідає за пару змін, а запуск стартером перетворюється на лотерею.

Коли час міняти

Заміну роблять, коли акумулятор перестав набирати заряд навіть після тривалої роботи двигуна, світло помітно тьмяніє або, навпаки, лампи починають перегорати одна за одною, а батарея гріється та втрачає електроліт через перезаряд. Перед покупкою нового модуля має сенс перевірити й сам генератор із проводкою: обрив чи окислений контакт маси дають таку саму картину, як і несправний регулятор.

Як підібрати та встановити

Орієнтуйтеся на три речі: типорозмір двигуна, кількість і колір проводів у джгуті та розташування кріпильних отворів відносно старого місця встановлення. Зняту деталь зручно прикласти до нової і звірити довжину виводів та посадочні розміри. Під час монтажу майданчик під реле зачищають до чистого металу — це і надійний контакт маси, і додатковий тепловідвід. Після складання достатньо завести двигун і проконтролювати напругу на клемах батареї: вона має піднятися вище напруги спокою й триматися стабільно, без безконтрольного зростання з підвищенням обертів.

Переваги

• Литий оребрений корпус розсіює тепло, тож модуль спокійно витримує тривалу роботу під навантаженням.
• Монтажний майданчик з отворами під болти дає змогу жорстко закріпити деталь на штатному місці та забезпечити щільний контакт із металом.
• Готовий джгут із кільцевою клемою маси приєднується без паяння й переробки проводки.
• Стабілізована напруга береже лампи та акумулятор від стрибків під час зміни обертів.

Реле зарядки — витратна позиція, яку розумно тримати про запас кожному власнику дизельного мотоблока з електрозапуском: деталь компактна, а її відмова зупиняє техніку швидше за багато механічних поломок.
