Заглушка КПП гумова для мотоблока 175N/180N/190N/195N

Заглушка КПП мотоблока 175N/180N/190N/195N

Гумова заглушка закриває технологічний отвір у корпусі коробки передач важкого дизельного мотоблока. Її завдання просте й безперервне: не пускати всередину трансмісії пил, пісок, дорожню багнюку та воду і водночас утримувати трансмісійну оливу в корпусі. Коштує деталь копійки, проте без неї абразив потрапляє просто до шестерень і підшипників, а перебирання коробки обходиться незрівнянно дорожче.

Конструкція та посадка

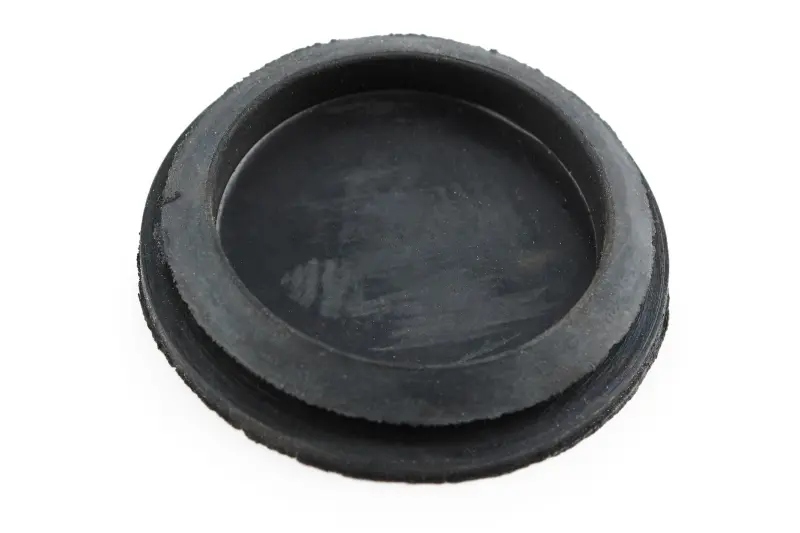

Виготовлена з еластичної чорної гуми: кругла форма, потовщений борт по всьому периметру та заглиблена центральна частина. Борт входить в отвір корпусу з натягом і тримає деталь без болтів, хомутів і герметика — достатньо рівно втиснути заглушку в посадкове місце до упору. Гума лишається пружною й повторює профіль кромки, тому з'єднання зберігає щільність за вібрації одноциліндрового дизеля та на ударних навантаженнях, коли мотоблок працює з плугом, фрезою або причепом.

Сумісність

Позиція розрахована на коробки передач мотоблоків з одноциліндровими дизельними двигунами водяного охолодження серій 175N, 180N, 190N і 195N — це техніка потужністю приблизно від 7 до 12 к. с. Корпуси КПП у цій лінійці уніфіковані, тому та сама заглушка стає і на легші машини 175N/180N, і на важкі 190N/195N. У каталогах такі мотоблоки часто позначають як R175N, R180N, R190N та R195N.

Переваги

• еластична гума щільно облягає кромку отвору й тримає з'єднання закритим під вібрацією — олива не виступає по корпусу, а бруд не проходить усередину;
• посадка бортом з натягом дає змогу ставити та знімати заглушку руками, без кріплення й герметика, тож доступ усередину корпусу відкривається за лічені секунди;
• заглиблена центральна частина працює як майданчик для натискання: зусилля розподіляється по центру, і деталь сідає рівно, без перекосу.

Як підібрати

Зніміть стару заглушку та порівняйте її з новою за трьома параметрами:

• зовнішній діаметр борта — він має відповідати посадковому отвору корпусу;
• висота деталі — низька не дасть натягу й почне випадати, надмірно висока впреться у внутрішні деталі коробки;
• профіль — пласка тарілчаста форма із заглибленням по центру, як у знятої деталі.

Якщо стара заглушка загублена або зруйнована, зміряйте штангенциркулем внутрішній діаметр отвору в корпусі та глибину посадкової кромки — цих двох розмірів вистачить, щоб не помилитися з вибором.

Коли ставити нову

• по кромці отвору з'явилися оливні патьоки та налиплий вологий пил;
• заглушка видавлюється назовні, провалюється всередину або сидить із люфтом;
• гума задубіла, потріскалася, порвана по борту чи деформована;
• стара деталь пошкоджена під час розбирання коробки передач.

Встановлення

Посадкове місце очистіть від старої оливи, бруду та решток гуми, огляньте кромку отвору на предмет задирок і вм'ятин. Вставляйте заглушку без перекосу, натискаючи рівномірно, доки борт повністю не зайде в отвір. Важкий інструмент тут не потрібен: гума сідає зусиллям руки, а удари по краю лише рвуть борт. Після встановлення перевірте посадку по всьому периметру й переконайтеся, що деталь не виступає і не провалюється.

Гумові заглушки логічно брати із запасом і разом із прокладками коробки: під час будь-якого розбирання КПП стара деталь найчастіше втрачає форму, і нова під рукою рятує від простою техніки у розпал сезону.
