Паливна рейка мотоблока 178F/186F (6/9Hp) AMG

Паливна рейка для мотоблока з двигуном 178F/186F (6/9Hp) працює в механізмі керування подачею пального. Вона передає рух до регулювального механізму паливного насоса, допомагаючи змінювати подачу відповідно до положення керування. Справні з'єднання та вільний хід потрібні, щоб рух передавався без затримки й зайвого люфту. Позначення деталі — AMG.

Будова та призначення

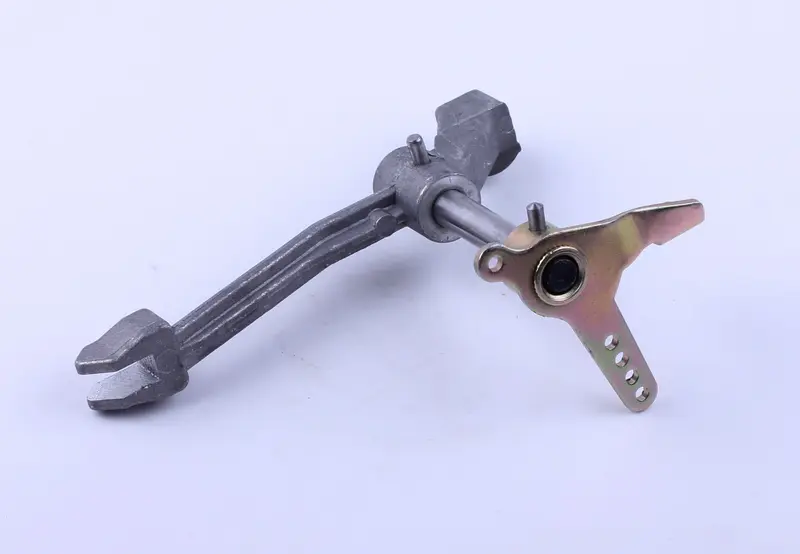

Конструкція поєднує довгий важіль із вилкоподібним кінцем, поперечний вал і фігурну пластину з кількома отворами. Для встановлення має значення їхнє взаємне розташування: воно визначає, як деталь з'єднається з іншими частинами механізму та в яких межах рухатиметься. Отвори на пластині не варто довільно використовувати для переставляння тяги чи пружини — точка кріплення має відповідати конструкції двигуна.

Рейка повинна переміщуватися плавно, без заклинювання. Зношені контактні поверхні вилки, розбиті отвори та викривлення важеля порушують передачу руху. Якщо через люфт керування спрацьовує із запізненням, зміна натягу пружини не усуває причину. Потрібно знайти пошкоджене з'єднання та відновити його справність.

Ознаки зношення

Деталь перевіряють, коли керування рухається туго, механізм не повертається у потрібне положення або в з'єднаннях з'явився відчутний вільний хід. Тріщини, деформація, значне спрацювання вилки чи пошкодження місць кріплення є підставами для заміни. Нерівномірна робота двигуна та слабка реакція на зміну керування можуть мати й інші причини, тому спочатку з'ясовують, чи передається рух до насоса без перешкод.

Як перевірити відповідність

Порівняйте зі знятою рейкою форму вилки та відстань між її кінцями, довжину й вигин важеля, діаметр і довжину вала. Звірте розміщення виступів та упорів, контур пластини, кількість і розташування отворів. Перевірте також кут між пластиною та важелем: відмінність у цьому місці може обмежити хід ще до досягнення потрібного положення регулювання.

Оглядайте не лише загальний контур, а й посадкові поверхні та місця зачеплення. Позначення двигуна допомагає звузити вибір, проте остаточну відповідність визначає конструкція знятої деталі. Невдала заміна може спричинити заїдання, неповний хід регулювання насоса або перешкоджати штатній зупинці двигуна. Підгинання важеля чи збільшення отворів змінює геометрію керування і не є способом правильного підбору.

Заміна та перевірка

Монтаж виконують на зупиненому двигуні, унеможлививши випадковий запуск. Перед розбиранням позначають або записують положення тяг, пружин і важелів, щоб відновити їхні точки приєднання. Звільнене місце очищають, а суміжні деталі оглядають на зношення. Особливої уваги потребують опори вала, фіксатори, пружини та отвори в з'єднаннях: їхні пошкодження можуть залишити люфт і після заміни рейки.

Після складання перевіряють кріплення та вручну переміщують керування в усьому передбаченому діапазоні. Рейка має рухатися без перекосу, зачіпання сусідніх частин і заклинювання. Окремо перевіряють повернення механізму та досягнення положення зупинки. Налаштування проводять за документацією двигуна, а запуск — після перевірки правильного з'єднання всіх деталей керування.
