Маховик для мотоблока 178F/186F (6/9Hp) AMG

Маховик для мотоблока з двигуном 178F/186F (6/9Hp) AMG встановлюється на колінчастий вал і допомагає двигуну обертатися рівномірніше. Під час робочого ходу він накопичує енергію, а між спалахами віддає її, зменшуючи нерівномірність обертання. Для правильної роботи потрібна точна посадка на валу: люфт або перекіс маховика впливає на роботу двигуна та прискорює зношування з’єднання.

Будова та ознаки пошкодження

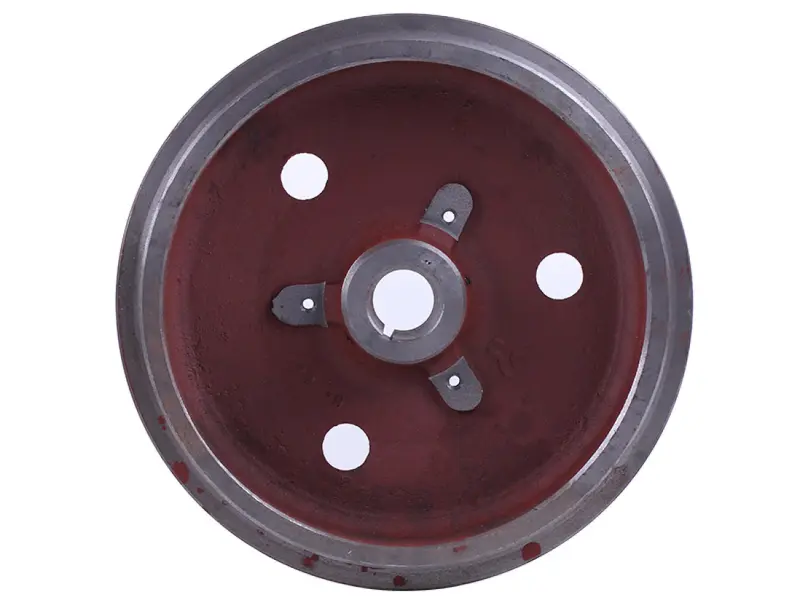

Маховик має круглу чашоподібну форму й широкий зовнішній обід. Центральний посадковий отвір виконаний із пазом. Навколо нього розташовані три виступи з малими отворами, а в диску є ще три великі круглі отвори. Ці деталі будови потрібно порівняти зі знятим маховиком. Однаковий зовнішній діаметр ще не означає, що збігаються глибина чаші, посадка на вал і розташування отворів.

Маховик замінюють за наявності тріщин, відколів, деформації диска, пошкоджень центрального отвору або розбитого паза. Навіть якщо обід цілий, сліди прокручування та спрацювання посадки потребують перевірки. Незвичний стукіт, посилена вібрація чи потертості від контакту із сусідніми деталями також дають привід оглянути кріплення й перевірити биття. Причиною цих проявів може бути не лише сам маховик, а й ослаблене кріплення або пошкоджена поверхня вала.

Як перевірити відповідність

Зіставте зовнішній діаметр і загальну глибину, форму та розміри посадкового отвору, ширину й положення паза. Окремо перевірте виступи, кількість отворів, відстані між ними та спосіб закріплення на валу. Основою для порівняння є знята деталь і будова конкретного двигуна. Невідповідний виліт може спричинити контакт із кожухом або іншими компонентами, а різниця в посадці завадить надійному кріпленню.

Під час розбирання огляньте старий маховик з обох боків і зафіксуйте порядок розташування шайб та інших деталей кріплення. Якщо посадковий отвір уже розбитий, його розміри не варто брати за зразок — звірте їх із документацією двигуна. Не підганяйте невідповідну деталь випадковими прокладками, розточуванням отвору чи підпилюванням паза. Такі зміни порушують точність посадки й можуть спричинити биття після складання.

Заміна та контроль після складання

До роботи беруться після зупинки й охолодження двигуна, унеможлививши випадковий запуск. Знявши кожух і кріплення, маховик демонтують відповідним знімачем. Не слід бити по ободу або відтискати його викруткою: так можна пошкодити деталь і прилеглі поверхні. Посадку на валу очищають та оглядають, перевіряють стан паза, шпонки й кріплення. Зім’яту шпонку, спрацьовані шайби та кріпильні деталі з пошкодженою різьбою замінюють.

Маховик ставлять без перекосу, правильно суміщаючи посадкові елементи. Послідовність складання та момент затягування мають відповідати документації двигуна. Після закріплення вал прокручують вручну, перевіряючи, чи немає заїдання або контакту з іншими деталями. Пробний запуск виконують після повернення кожуха на місце. У разі стукоту чи сильної вібрації двигун зупиняють і знову перевіряють посадку та кріплення, щоб не поглибити пошкодження паза й вала.
