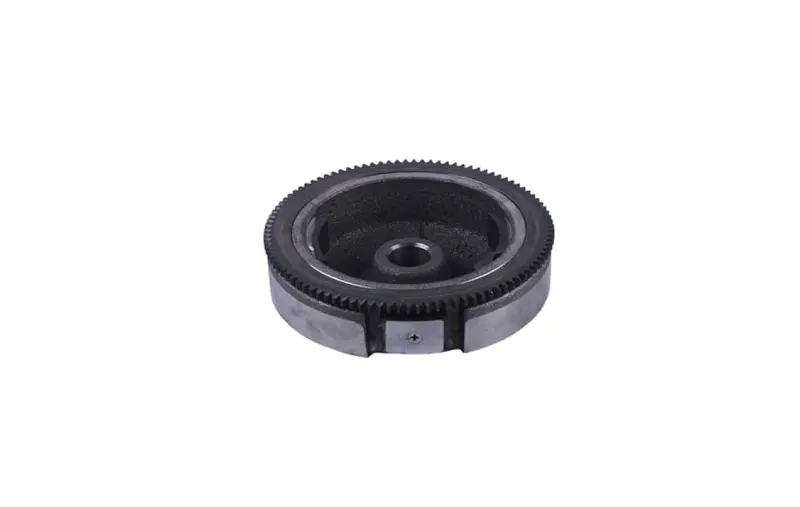

Маховик із зубчастим вінцем для двигуна 194F AMG

Маховик із зубчастим вінцем для двигуна 194F AMG

Деталь призначена для двигуна 194F і поєднує маховик із зовнішнім зубчастим вінцем. Під час запуску шестерня приводу стартера входить у зачеплення із зубцями вінця та передає обертання на маховик, а через нього — на колінчастий вал. Після запуску привід стартера виходить із зачеплення. Під час роботи двигуна маховик накопичує кінетичну енергію обертання та допомагає згладжувати зміну швидкості колінвала між тактами. Тому стан посадки й зубчастої частини безпосередньо впливає на правильне провертання двигуна стартером і рівномірне обертання.

Як деталь працює в системі запуску

Зубчастий вінець розташований по зовнішньому краю маховика та є відповідною частиною для шестерні стартера. У момент увімкнення стартера навантаження передається через контакт зубців, тому їхній профіль, кількість, зовнішній діаметр і положення відносно стартера мають відповідати штатній конфігурації двигуна. Сколи, зім’яті крайки та виражене спрацювання можуть супроводжуватися скреготом, ударами, прослизанням шестерні або нестабільним провертанням колінчастого вала. Експлуатація з поганим зачепленням прискорює пошкодження обох контактних деталей.

Маховик установлюється на колінчастий вал і обертається разом із ним. Центральна посадкова частина задає співвісність, тому під час підбору мають значення форма й розміри посадки, діаметр конуса, загальна ширина та зовнішній діаметр деталі. Зовні подібні маховики для двигунів сусідніх серій можуть відрізнятися саме цими параметрами. Позначення 194F є основним орієнтиром, але перед купівлею його потрібно доповнити порівнянням зі знятою штатною деталлю.

Що порівняти перед замовленням

Для точного підбору використовуйте виміри старого маховика та дані конкретної модифікації двигуна. Перевірте не один розмір, а всю сукупність посадкових і стартерних параметрів:

• позначення двигуна 194F і виконання встановленої системи запуску;
• зовнішній діаметр маховика, його ширину та розташування відносно кожуха;
• діаметри й геометрію центральної посадки на колінчастий вал;
• зовнішній діаметр вінця, кількість і профіль зубців;
• положення вінця відносно шестерні стартера та доступний проміжок у корпусі.

Якщо двигун раніше ремонтували або переобладнували, орієнтуйтеся на фактично встановлений колінчастий вал, стартер і знятий маховик. Одного збігу назви моделі недостатньо, коли в техніці вже змінювали суміжні деталі. Особливо уважно порівняйте посадкову частину: неправильне центрування спричиняє биття, а зміщення вінця заважає шестерні входити в зачеплення на повну глибину.

Заміна та перевірка після встановлення

До складання огляньте посадку колінвала, кріплення маховика та стартерний привід. Якщо старий вінець пошкоджений нерівномірно, перевірте зубці шестерні стартера, механізм її введення та положення стартера відносно вінця. Новий маховик не усуне причину повторного спрацювання, якщо суміжна шестерня має сколи, помітний люфт або входить у зачеплення з перекосом. Посадкові поверхні очищають від забруднень, а спосіб фіксації та момент затягування кріплення визначають за сервісними даними саме для застосованої версії двигуна 194F.

Після монтажу перевірте вільне обертання маховика без торкання кожуха й сусідніх деталей, а також правильний вхід і вихід шестерні стартера. Під час пробного запуску не повинно бути скреготу, ударів і пропусків зачеплення. Виконання з уже встановленим зубчастим вінцем підходить для ремонту, коли потрібно замінити весь маховик або одночасно відновити його посадкову частину та контакт зі стартером. Це дає змогу повернути системі запуску штатну геометрію за умови точного збігу всіх розмірів.
