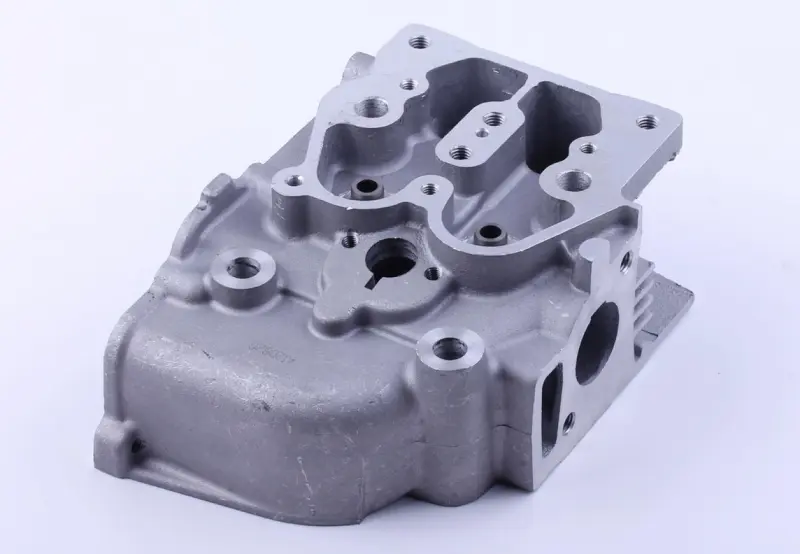

Головка циліндра мотоблока 186F (9Hp), гола, під 3 болти AMG

Головка циліндра для двигуна мотоблока 186F (9Hp) закриває циліндр зверху та разом із прокладкою ущільнює камеру згоряння. У головці розташовуються клапани й канали впуску та випуску. Стан її прилеглої площини та клапанних посадок впливає на компресію, запуск і роботу двигуна. Виконання — гола, під 3 болти; позначення AMG.

Основа для складання

Голу головку використовують для складання з деталями клапанного механізму. Вона потрібна, коли пошкоджений корпус доводиться замінити, а придатні деталі можна переставити зі знятої головки або підібрати окремо. Старі клапани спочатку перевіряють: зношена робоча поверхня чи нещільне прилягання до сідла завадять отримати належну компресію навіть після заміни корпусу.

Конструкція має відкриті порожнини, оброблені площини, кріпильні та різьбові отвори, бічні отвори каналів. Їхнє взаємне розташування визначає, чи стане головка на циліндр і чи вдасться правильно приєднати кришку та інші деталі. Подібної форми корпусу недостатньо: зміщені канали або отвори не дадуть зібрати з’єднання без перекосу.

Причини перевірки та заміни

Утруднений запуск, падіння компресії, прорив газів на стику з циліндром і повторне пошкодження прокладки — приводи перевірити головку. Під час огляду шукають тріщини, деформацію площини після перегрівання, пошкоджену різьбу та зношені клапанні посадки. Такі прояви потребують діагностики: витік через прокладку або клапан не завжди означає несправність самого корпусу.

Як перевірити відповідність

• Зіставте маркування двигуна та виконання під 3 болти. Перевірте кількість і розміщення відповідних кріпильних отворів на знятій головці.
• Порівняйте контур площини прилягання, отвори та проходи, які мають збігатися з відповідною прокладкою.
• Звірте положення й форму впускного та випускного каналів, кріплення приєднуваних деталей і місце встановлення кришки.
• Перевірте посадки клапанів і деталей їхнього приводу, які плануєте використати під час складання.

Позначення 9Hp відповідає потужності 9 к. с. Проте потужність не замінює перевірку конструкції: вирішальними залишаються посадки, канали та кріплення. Якщо отвори не збігаються, не можна стягувати деталі болтами із зусиллям або розточувати кріплення за місцем. Це може порушити прилягання й пошкодити корпус.

Підготовка до монтажу

Із поверхонь з’єднання прибирають залишки старої прокладки, перевіряють площинність і стан різьби. Перед перенесенням деталей оглядають клапани, пружини, напрямні та привід клапанів. Зношені частини замінюють, а під час складання перевіряють прилягання клапанів до сідел і герметичність. Головку встановлюють із новою відповідною прокладкою; пошкоджені ущільнення суміжних з’єднань також підлягають заміні.

Болти затягують у кілька проходів, дотримуючись послідовності та моменту з інструкції двигуна. Після складання перевіряють рух деталей клапанного механізму й регулюють зазори за вимогами двигуна. Перекіс головки, невідповідна прокладка або нерівномірне затягування можуть спричинити прорив газів і втрату компресії. Під час контрольного запуску перевіряють герметичність стиків та відсутність сторонніх звуків.
