Прокладка головки циліндра мотоблока 177F (9Hp) AMG

Прокладка головки циліндра для двигуна мотоблока 177F (9Hp) AMG ущільнює з’єднання головки з циліндром. Вона утримує тиск у камері згоряння та перешкоджає прориву газів через стик. Якщо ущільнення пошкоджене, двигун може втрачати компресію, гірше запускатися та слабше тягнути під навантаженням.

Будова та робота ущільнення

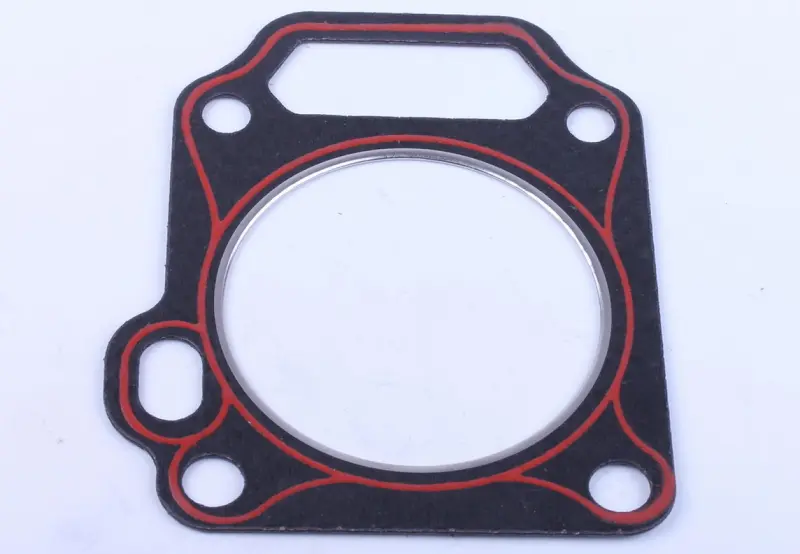

Деталь має великий круглий отвір з окремою окантовкою, чотири круглі отвори під кріплення та додаткові прорізи різної форми. На темній поверхні проходить червоний контур. Асиметрична форма краю й розташування отворів допомагають зіставити прокладку з посадковими поверхнями та визначити її положення під час складання.

Прокладка затискається між головкою та циліндром і працює під дією нагрівання та тиску газів. Щільне прилягання залежить не лише від самого ущільнення, а й від чистоти та рівності площин, справного кріплення і правильної затяжки. Нова деталь не компенсує деформовану головку чи пошкоджений стик — такі дефекти усувають до встановлення.

Ознаки пошкодження

Перевірити з’єднання варто, якщо біля нього з’явилася кіптява, чути прорив газів, двигун важко запускається або втрачає потужність. Ці прояви можуть мати й інші причини, тому прокладку оцінюють разом із герметичністю стику. На демонтованому ущільненні шукають прогари, розриви, пошкодження краю центрального отвору та нерівномірно обтиснуті ділянки.

Після демонтажу головки потрібна нова прокладка. Повторне встановлення вже обтиснутої деталі небажане, навіть коли вона здається цілою. Якщо ущільнення прогоріло після перегрівання або несправність виникає знову в тому самому місці, перевіряють площини головки й циліндра, різьбу та кріплення. Без усунення причини заміна може дати лише короткочасний результат.

Як перевірити відповідність

Зіставте позначення двигуна, зовнішній контур старої прокладки, центральний отвір і розташування всіх отворів та прорізів. Товщину підбирають за вимогами двигуна: демонтована прокладка вже обтиснута, тому її вимірювання не завжди дає точний орієнтир. Збігу лише зовнішніх обрисів недостатньо для правильного вибору.

Під час приміряння деталь має лягати вільно, без натягування та підрізання. Отвори повинні збігатися з відповідними отворами головки й циліндра, а край центрального отвору не має виступати всередину циліндра. Невідповідна форма чи товщина можуть порушити герметичність, спричинити перегрівання та змусити знову розбирати з’єднання.

На що зважати під час заміни

До роботи беруться після охолодження двигуна. Знявши головку, обережно прибирають залишки старої прокладки, не дряпаючи площини та не допускаючи потрапляння бруду в циліндр і отвори. Поверхні оглядають на прогари, задирки й заглиблення. Також перевіряють сусідні ущільнення, які довелося зняти або зрушити під час розбирання.

Нову прокладку вкладають у належному положенні. Додатковий герметик використовують лише за відповідною вказівкою в інструкції двигуна. Кріплення затягують поступово, дотримуючись визначених виробником послідовності та моменту. Після складання перевіряють, чи немає прориву газів на стику. Потребу в подальшій перевірці затяжки також визначають за інструкцією двигуна.
