Прокладка головки цилиндра мотоблока 177F (9Hp) AMG

Прокладка головки цилиндра для двигателя мотоблока 177F (9Hp) AMG уплотняет стык головки и цилиндра. Она помогает удерживать давление в камере сгорания и препятствует прорыву газов через соединение. От состояния этого уплотнения зависит герметичность двигателя: повреждение прокладки может сопровождаться потерей компрессии, затруднённым запуском и снижением тяги под нагрузкой.

Конструкция и назначение

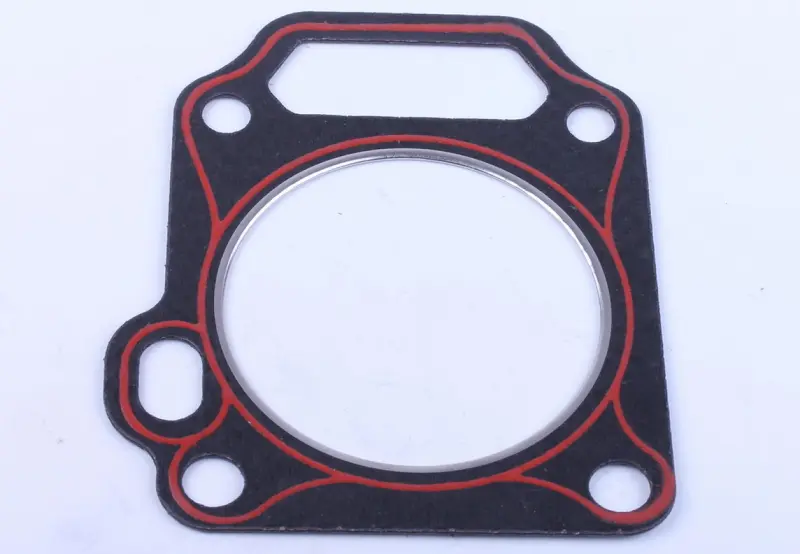

Прокладка имеет большое круглое отверстие с отдельной окантовкой, четыре круглых крепёжных отверстия и дополнительные проёмы отличающейся формы. По тёмной поверхности проходит красный контур. Асимметричный внешний край и расположение отверстий помогают проверить соответствие посадочным поверхностям и правильно сориентировать деталь при сборке.

Уплотнение зажимается между сопрягаемыми поверхностями и работает при нагреве и давлении газов. Для плотного прилегания нужны чистые, ровные плоскости и равномерная затяжка крепежа. Даже новая прокладка не устранит повреждение поверхности или деформацию головки: причину негерметичности нужно убрать до сборки.

Когда требуется замена

Поводом для проверки служат следы копоти у стыка, характерное прорывание газов, ухудшение запуска и потеря мощности. Эти симптомы встречаются и при других неисправностях, поэтому состояние прокладки оценивают вместе с герметичностью соединения. На снятой детали ищут прогары, разрывы, разрушение края отверстия и участки неравномерного обжатия.

После снятия головки устанавливают новую прокладку: уже обжатое уплотнение не стоит использовать повторно, даже если оно сохранило форму. Если повреждение появилось после перегрева или повторяется в одном месте, проверяют плоскости головки и цилиндра, состояние резьбы и крепежа. Простая замена без устранения причины может закончиться новым прорывом газов.

Что сверить при подборе

Сопоставьте обозначение двигателя, контур снятой прокладки, центральное отверстие, расположение крепёжных отверстий и дополнительных проёмов. Отдельно проверьте толщину по требованиям двигателя: обжатая старая деталь не всегда служит точным образцом. Одинаковый внешний контур сам по себе ещё не означает, что уплотнение подходит.

При примерке прокладка должна ложиться без натяжения и подрезки, а её отверстия — совпадать с отверстиями сопрягаемых деталей. Край центрального проёма не должен выступать внутрь цилиндра. Несовпадение проёмов или неподходящая толщина нарушают условия сборки и могут привести к негерметичности, перегреву и повторной разборке.

Особенности установки

Работайте на остывшем двигателе. После снятия головки аккуратно удалите остатки старого уплотнения, не царапая плоскости и не оставляя загрязнений внутри цилиндра и отверстий. Осмотрите поверхности на раковины, задиры и следы прогара; проверьте состояние соседних уплотнений, которые были потревожены при разборке.

Уложите новую прокладку в правильном положении. Дополнительный герметик применяют только тогда, когда это предусмотрено инструкцией двигателя. Крепёж затягивают по установленной изготовителем последовательности, в несколько этапов и с указанным моментом. После сборки проверяют стык на утечку газов; необходимость последующей проверки затяжки определяют по инструкции двигателя.
