Комутатор запалювання CDI тюнінг Delta CHENHAO, помаранчевий

Тюнінговий CDI-комутатор CHENHAO для мопедів Delta

Комутатор керує моментом іскроутворення в системі запалювання чотиритактного мопеда. Він приймає сигнал від імпульсного датчика та передає керувальний імпульс на котушку запалювання, після чого на свічці виникає іскра для займання паливоповітряної суміші. Деталь призначена для ремонту системи запалювання та заміни несправного CDI-блока на сумісній техніці сімейства Delta.

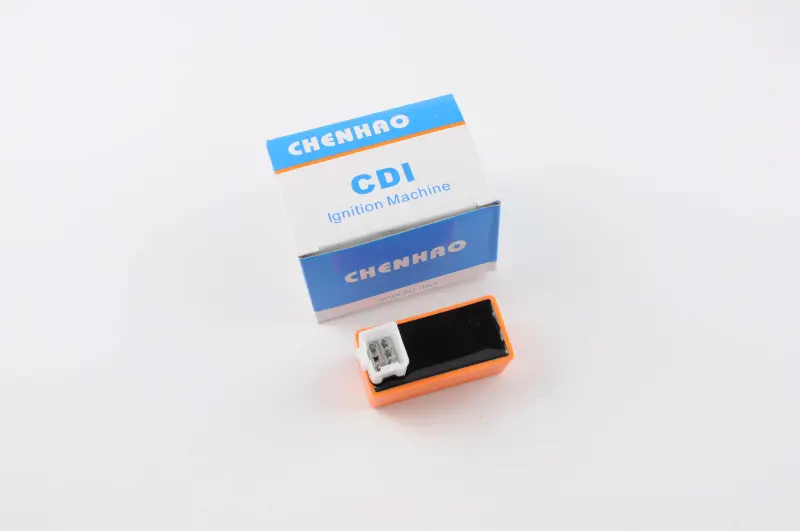

Модель має помаранчевий корпус із чорною верхньою частиною та спільним штекерним роз’ємом. На пакованні зазначені марка CHENHAO і тип CDI Ignition Machine. Позначення «тюнінг» стосується виконання комутатора, проте під час добору слід насамперед враховувати схему запалювання, роз’єм і розташування контактів. Колір корпусу сам по собі не підтверджує взаємозамінність із раніше встановленою деталлю.

Призначення комутатора

CDI-блок бере участь в узгодженій роботі імпульсного датчика, котушки запалювання та свічки. Його завдання — опрацювати отриманий сигнал і подати імпульс на котушку в потрібний момент. Справність комутатора впливає на наявність іскри, запуск двигуна та стабільність його роботи. Під час діагностики відсутність іскри, перебої або раптову зупинку двигуна не варто автоматично пов’язувати лише з CDI: подібні прояви можливі через несправність свічки, котушки, датчика, вимикача запалювання, контактів чи проводки.

Сумісність із мототехнікою

Комутатор призначений для китайських чотиритактних мопедів Delta. У переліках сумісності для цієї моделі зазначені Viper Delta, Musstang MT50Q-1, MT110Q-1 і MT125Q-1, а також Spark SP125C-1CF та SP125C-1CFN. В інших картках цієї самої позиції наведені моделі Delta марок FORTE, MUSSTANG, SPARK і VIPER. Назва марки або об’єм двигуна не мають бути єдиною підставою для замовлення: у межах однієї серії трапляються відмінності в живленні CDI, розташуванні контактів і виконанні роз’єму.

Що перевірити перед вибором

• Тип двигуна. Ця версія заявлена для чотиритактної техніки; комутатор від двотактної моделі не можна вважати прямим аналогом.
• Форму штекера. Порівняйте корпус роз’єму, напрямні, фіксатор і розташування вільних гнізд із раніше встановленим CDI.
• Кількість і розміщення контактів. Однакова зовнішня форма не виключає іншого підключення, тому порівнювати потрібно кожну контактну позицію.
• Спосіб живлення. До підключення визначте, який тип CDI застосовано на мопеді — AC чи DC. Несумісні варіанти не замінюють один одного без зміни схеми.
• Місце встановлення. Зіставте габарити корпусу, орієнтацію роз’єму та вільний простір, щоб проводка підключалася без натягу й різких перегинів.

Заміна та перевірка після встановлення

Перед монтажем вимикають запалювання й оглядають відповідну колодку проводки. Контакти мають бути чистими, сухими, без окиснення, підгоряння та послаблених клем. Роз’єм з’єднують рівно, не прикладаючи зусилля до проводів; фіксація має запобігати самовільному роз’єднанню через вібрації. Комутатор розміщують так, щоб його корпус і колодка не торкалися гарячих частин двигуна та не затискалися облицюванням.

Після підключення перевіряють запуск, стабільність холостого ходу та реакцію двигуна на підвищення обертів. Якщо несправність залишається, продовжують діагностику свічки, високовольтної котушки, імпульсного датчика, маси й з’єднань проводки. Такий порядок допомагає не замінювати справні компоненти та знайти справжню причину зникнення іскри.

CHENHAO CDI Delta у помаранчевому виконанні підійде покупцеві, якому потрібен тюнінговий комутатор для сумісного чотиритактного мопеда. Для точного добору заздалегідь зіставте тип системи запалювання, штекер, контактну схему та місце встановлення зі старим блоком.
