Шліфувальна платформа 150 мм для PT-1007

Шліфувальна платформа діаметром 150 мм для PT-1007 підтримує абразивний круг і передає йому рух інструмента. Рівна опора допомагає абразиву прилягати до поверхні по всій площі контакту. Платформу замінюють у разі пошкодження основи, деформації або зношення кріплення, через яке круг більше не тримається належним чином.

Будова та робота платформи

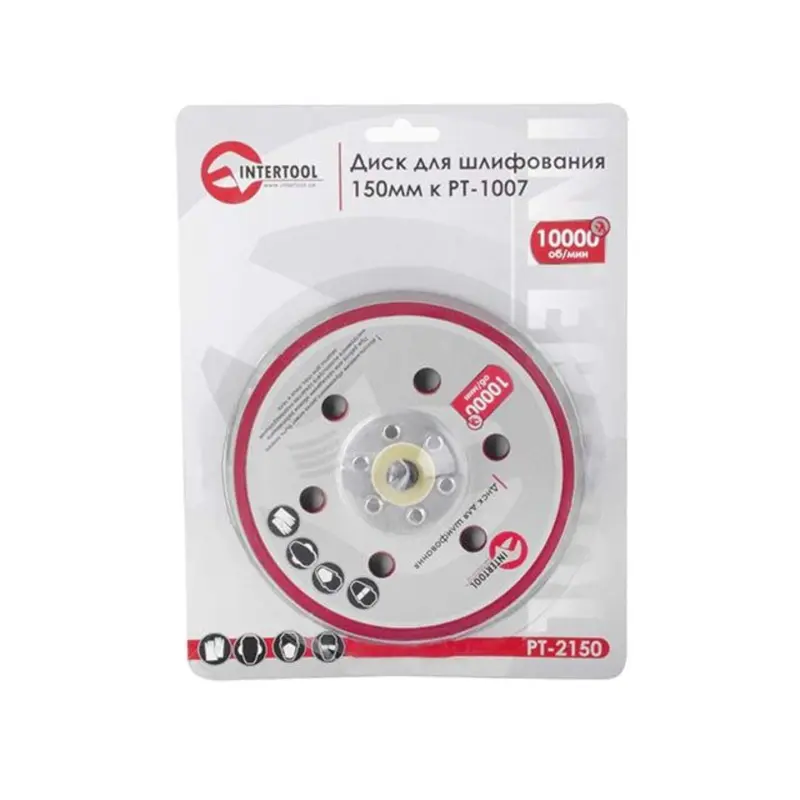

Кругла платформа має отвори по колу та центральне кріплення. На виробі нанесено позначення INTERTOOL і маркування «10000 об/мин». Під час підбору враховуйте допустиму частоту обертання платформи, абразивного круга та вимоги інструмента. Визначальним є найнижче з відповідних обмежень.

Матеріал знімає абразив, а платформа утримує його та створює опору під навантаженням. Тому погіршення шліфування саме по собі ще не означає, що потрібно міняти платформу. Якщо круг затупився, а основа зберегла форму й надійно його тримає, замінюють витратний матеріал. Тріщини, викривлення або пошкодження кріплення основи вже потребують огляду та заміни платформи.

Як перевірити відповідність

Почніть із діаметра 150 мм, після чого порівняйте посадку зі знятою деталлю. Мають відповідати конструкція центрального кріплення, форма посадкової частини та відстань від платформи до корпуса після встановлення. Однаковий зовнішній діаметр не усуває відмінностей у приєднанні. Невідповідна посадка заважає правильній фіксації, а зміщення платформи може спричинити зачіпання сусідніх частин інструмента.

Перевірте, як кріпиться абразивний круг: його основа повинна відповідати способу фіксації на робочому боці платформи. Якщо інструмент відводить пил через підошву, порівняйте розташування отворів на платформі та абразиві. Перекриті отвори ускладнюють відведення пилу, і він накопичується в зоні шліфування.

Ознаки зношення

Огляньте платформу, якщо під час роботи посилилася вібрація, з’явилося биття, круг почав зміщуватися або залишати нерівномірний слід. Перевірте край на відколи й надриви, площину опори — на викривлення, а центральне кріплення — на пошкодження. Причиною заміни часто стають наслідки удару, надмірного натискання, перегріву або роботи з перекосом.

Разом із платформою варто оглянути кріпильні деталі та доступну посадкову частину інструмента. Пил у з’єднанні, послаблена фіксація чи люфт можуть залишити вібрацію навіть після встановлення нової опори. Пошкоджений абразивний круг також замінюють: із ним складніше перевірити, чи рівномірно працює нова платформа.

Заміна та перший запуск

Від’єднайте інструмент від живлення або подачі повітря. Демонтуйте стару платформу відповідно до конструкції кріплення, запам’ятовуючи порядок шайб та інших знятих деталей. Приберіть пил і залишки абразиву з посадки, перевірте стан з’єднання. Встановлюйте нову платформу рівно, без перекосу та примусового припасування.

Після фіксації перевірте, чи не торкається край корпуса та чи правильно відцентрований абразив. Круг має надійно триматися на платформі. Зробіть короткий пробний запуск без контакту із заготовкою. Якщо виникає биття, сторонній звук або зміщення круга, зупиніть інструмент і перевірте встановлення. Сильніший натиск не виправляє помилку кріплення, натомість погіршує обробку та прискорює зношення.
