Мікрометр зовнішній механічний 50–75 мм, поділка 0,01 мм

Зовнішній механічний мікрометр 50–75 мм використовують для вимірювання зовнішніх діаметрів і товщини деталей у межах цього діапазону. Він стане в пригоді під час перевірки валів, втулок та інших деталей, коли за розміром оцінюють зношення або добирають заміну. Ділянка для вимірювання має вміщуватися між п’яткою та рухомим шпинделем, із вільним доступом до обох поверхонь контакту.

Будова та відлік розміру

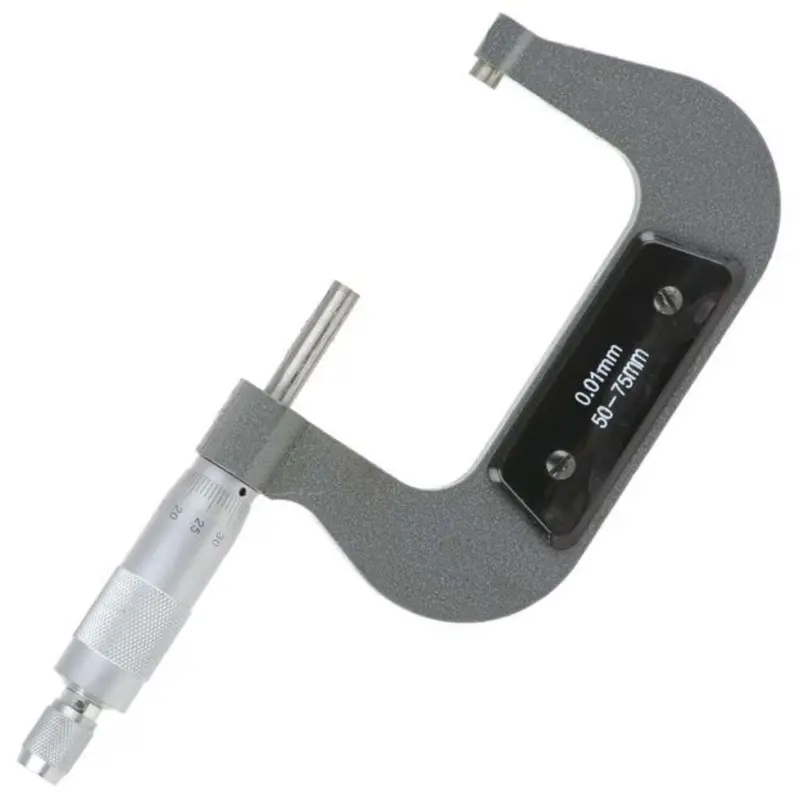

Інструмент має скобу з нерухомою п’яткою з одного боку та мікрометричним механізмом з іншого. Обертаючи барабан, переміщують шпиндель і поступово зменшують відстань між вимірювальними поверхнями. На скобі є накладка, а на барабані та кінцевій рукоятці — рифлення для захоплення пальцями. Показання зчитують за механічними шкалами.

Напис «50–75mm» означає межі вимірювання, а «0.01mm» — ціну поділки 0,01 мм. Числові позначки 20, 25 і 30 на шкалі барабана допомагають відраховувати частки міліметра; їх читають разом з основною шкалою. Ціна поділки не дорівнює підтвердженій похибці інструмента. Щоб зробити висновок про придатність деталі, виміряний розмір порівнюють із допуском для відповідного з’єднання.

Що перевірити під час вибору

Насамперед визначте розмір ділянки, яку потрібно контролювати. Цей мікрометр призначений для зовнішніх розмірів від 50 до 75 мм. Отвори та внутрішні канавки вимірюють інструментом іншого типу. Перевірте також доступ до деталі: скоба має охоплювати її, а п’ятка та шпиндель — торкатися потрібної поверхні, не впираючись у сусідній буртик, різьбу чи край фаски.

Коли за результатом вимірювання добирають заміну зношеній деталі, варто перевірити кілька перерізів і напрямків. Так можна виявити відмінність діаметра вздовж деталі та по її окружності. Отримані значення звіряють із номінальним розміром і допустимим зношенням, зазначеними в документації на техніку. Розмір демонтованої деталі не завжди відповідає розміру нової, оскільки під час роботи поверхня поступово зношується.

Як отримати правильне показання

Перед роботою приберіть бруд, мастило та металеві частинки з п’ятки, торця шпинделя й ділянки вимірювання. Зачекайте, доки температура інструмента та деталі вирівняється: вимірювання нагрітої деталі може спотворити оцінку її розміру. Для відповідальних перевірок спочатку проконтролюйте відлік за придатною установочною мірою відомого розміру. У мікрометра з нижньою межею 50 мм таку перевірку не роблять простим зведенням п’ятки та шпинделя.

Встановіть інструмент без перекосу, щоб вимірювальні поверхні правильно прилягали до ділянки контролю. Підводьте шпиндель плавно й не затягуйте барабан із силою. Надмірний натиск та нахил змінюють результат. Зчитайте показання і повторіть вимірювання в тому самому місці. Якщо значення помітно різняться, перевірте чистоту поверхонь, положення мікрометра та сталість зусилля притискання.

Ознаки несправності та догляд

Заїдання шпинделя, люфт, пошкоджені вимірювальні торці або нестабільний відлік потребують перевірки інструмента. Після падіння його також варто проконтролювати за мірою. Помилка у вимірюванні може спричинити вибір деталі з неправильною посадкою. Після роботи протріть мікрометр і зберігайте його захищеним від вологи, стружки та ударів. Не залишайте вимірювальні поверхні сильно притиснутими.
