Головка циліндра мотоблока 177F (9Hp) у зборі AMG

Головка циліндра у зборі AMG призначена для двигуна мотоблока 177F (9Hp). Вона закриває циліндр зверху й утворює верхню частину камери згоряння. У головці працюють впускний і випускний клапани, які керують надходженням суміші та виходом відпрацьованих газів. Щільність їхнього прилягання та герметичність стику головки з циліндром впливають на компресію, запуск і рівномірність роботи двигуна.

Будова та підстави для заміни

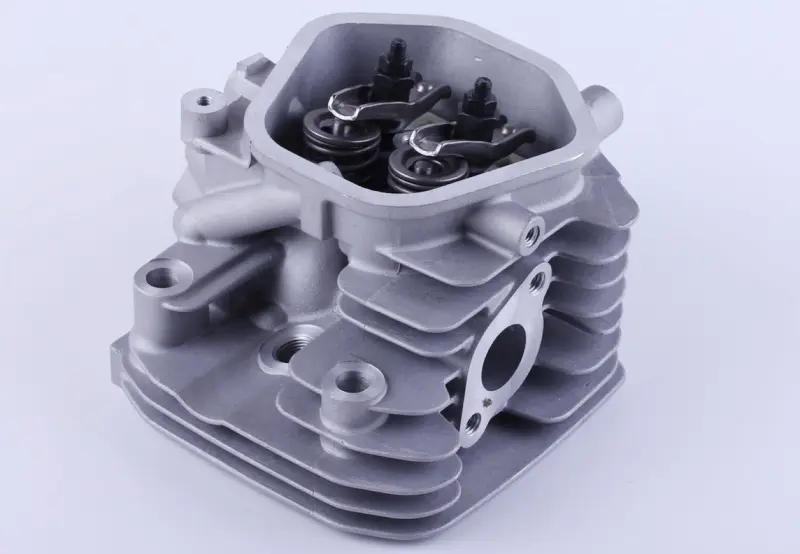

Корпус має зовнішні ребра охолодження, бічний канал із кріпильним фланцем та отвори кріплення. У верхній порожнині розташовані коромисла з регулювальними гвинтами й контргайками та клапанні пружини. Через коромисла рух передається клапанам, а пружини повертають їх у закрите положення. Ребра збільшують площу відведення тепла, тому після встановлення їх потрібно очищати від налиплого бруду.

Заміна головки потрібна за наявності тріщин, пошкодженої площини прилягання, зірваної різьби або значного зношення сідел і напрямних клапанів, якщо ремонт недоцільний. Складний запуск, втрата тяги, вихід газів через стик із циліндром, підтікання мастила та падіння компресії — причини перевірити головку. Проте лише за цими ознаками її не бракують: спочатку з'ясовують стан прокладки та правильність клапанних зазорів.

Як перевірити відповідність

Зіставте позначення двигуна зі знятою головкою. Потужність сама по собі не визначає сумісність. Звірте розташування кріпильних отворів, контур поверхні прилягання, форму й положення каналів. Порівняйте впускний і випускний фланці, місце для свічки запалювання, кріплення клапанної кришки та розташування приводу клапанів. Розбіжність хоча б в одному з цих місць може завадити правильному складанню.

Прокладку головки підбирають за сполучуваними поверхнями й отворами двигуна. Вона має прилягати по належному контуру та не перекривати потрібні отвори. Виконання у зборі також потребує перевірки коромисел, регулювальних деталей і контакту зі штовхачами. Якщо частину кріплення або деталей приводу переносять зі старої головки, спершу перевіряють їхнє зношення та різьбу. Пошкоджені деталі можуть спричинити несправність після заміни.

Що врахувати під час монтажу

Головку знімають на охолодженому двигуні, попередньо очистивши ділянку навколо неї. Від'єднують пов'язані з головкою деталі та зберігають порядок розташування елементів клапанного приводу. Залишки старої прокладки прибирають обережно: поверхні не можна дряпати, а забруднення не повинні потрапляти в циліндр і канали. Після очищення перевіряють площину прилягання циліндра, болти та різьбові отвори. Дефект поверхні циліндра здатен спричинити повторне порушення герметичності.

Для складання беруть нову прокладку головки. Ущільнення клапанної кришки, впуску й випуску оглядають та замінюють, якщо вони пошкоджені. Кріплення затягують у послідовності та з моментом, визначеними для двигуна. Після цього перевіряють посадку деталей приводу, виставляють клапанні зазори й вручну прокручують двигун, щоб переконатися у вільному русі механізму. Під час першого запуску перевіряють стики на витоки та прислухаються до стороннього стукоту. Перекіс, невідповідна прокладка або хибне регулювання можуть призвести до прориву газів, перегрівання та порушення роботи клапанів.
