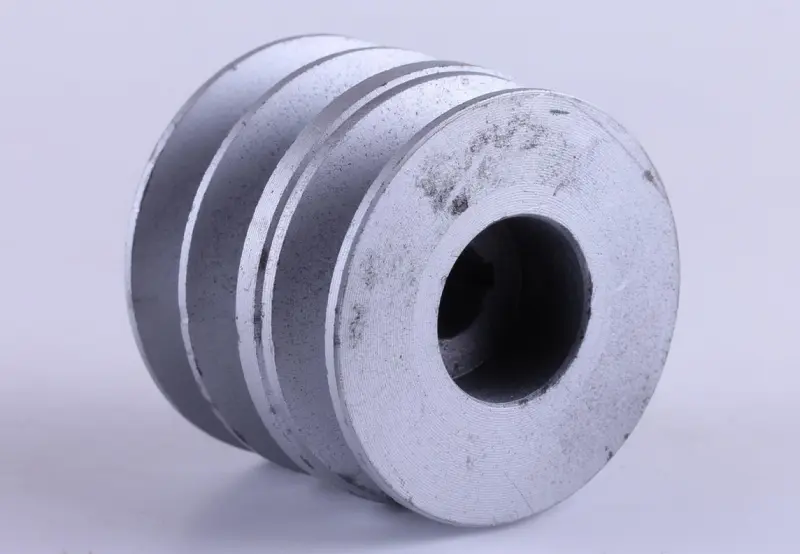

Шків ременя триструмковий для мотоблока 168F (6,5 к.с.), Ø19 мм, AMG

Триструмковий шків ременя для мотоблока 168F (6,5 к.с.) з позначенням Ø19 мм, AMG передає обертання через пасовий привод. Ремінь проходить у канавці шківа та передає зусилля до веденої частини механізму. Щоб він рухався рівно й не зношувався завчасно, потрібні справні поверхні струмків, правильна посадка шківа на вал і суміщення з відповідним шківом приводу.

Як влаштований шків

Деталь має три струмки по колу та центральний отвір для встановлення на вал. Бічні поверхні канавок спрямовують ремінь і беруть участь у передаванні зусилля. Які саме струмки задіяні та як розташовані ремені, визначає конструкція мотоблока. Кількість канавок сама по собі не задає схему підключення приводу.

Під час підбору значення має геометрія всього шківа. Зовнішній діаметр впливає на передатне відношення та швидкість веденого механізму. Профіль струмка визначає, як ремінь прилягає до його стінок, а відстань від торця до канавок — чи збігатимуться площини ременів. Перекіс створює бічне навантаження на ремінь, через що його краї стираються, а сам він може виходити зі струмка.

Ознаки зношення

Шків замінюють у разі тріщин, відколів країв, деформації, значного спрацювання канавок або пошкодження посадкового отвору. Приводом для огляду також є биття під час обертання, люфт на валу та постійне пошкодження боковин ременя. Якщо ремінь проковзує, перевіряють не лише шків, а й натяг, стан самого ременя та чистоту поверхонь: потрапляння мастила теж погіршує передавання зусилля.

Як перевірити відповідність

Використайте зняту деталь як зразок для порівняння. Звірте діаметр і форму посадкового отвору, зовнішній діаметр, загальну ширину та розташування трьох струмків. Позначення Ø19 мм враховуйте разом із вимірами посадки. Перевірте ширину й профіль канавок під ремінь, який працює у вашому приводі, та відстань від посадкового упору до кожної канавки.

Окремо зіставте спосіб кріплення на валу, розміри й розташування кріпильних деталей, а також шпонкове з’єднання, якщо воно передбачене механізмом. Після встановлення шків не повинен торкатися сусідніх деталей чи захисного кожуха. Надмірний зазор у посадці спричиняє люфт і розбиває з’єднання. Спроба силою насадити шків із невідповідним отвором може пошкодити і вал, і деталь.

Заміна та контроль приводу

Перед роботою зупиняють двигун і унеможливлюють випадковий запуск. Відкривши доступ до приводу, послаблюють натяг ременя, знімають його та звільняють кріплення шківа. Якщо в конструкції є втулки, шайби або інші установні деталі, зберігають порядок їх розташування. Для зняття шківа, що застряг на валу, застосовують відповідний знімач: удари по краях струмків можуть їх пошкодити.

Посадкові поверхні очищають, вал і кріплення оглядають; за наявності шпонки перевіряють також її стан. Шків закріплюють відповідно до вимог мотоблока, суміщають струмки з відповідним шківом і виставляють натяг ременя. Ремінь із тріщинами, розшаруванням або зношеними боковинами варто замінити одночасно. Поруч оглядають натяжний ролик, якщо він є. Після складання перевіряють вільне обертання та встановлюють захисний кожух. Биття, сторонній звук чи зміщення ременя вбік під час пробного запуску — привід зупинити двигун і перевірити монтаж.
