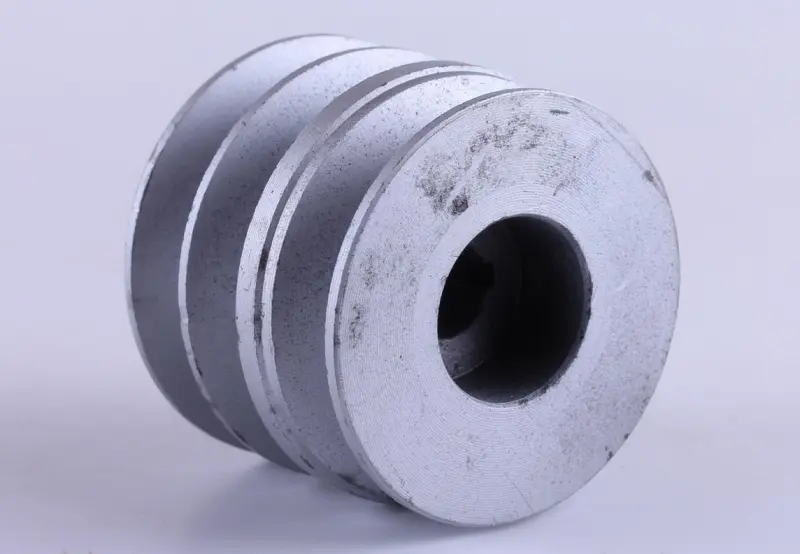

Шкив ремня трёхручейковый для мотоблока 168F (6,5 л.с.), Ø19 мм, AMG

Трёхручейковый шкив ремня для мотоблока 168F (6,5 л.с.) с обозначением Ø19 мм, AMG предназначен для передачи вращения через ременный привод. Ремень работает в канавке шкива и передаёт усилие на ведомую часть механизма. От состояния канавок, правильной посадки на валу и совпадения плоскостей шкивов зависят устойчивость хода ремня и его износ.

Конструкция и работа

По окружности шкива расположены три ручья, в центре находится отверстие для установки на вал. Боковые поверхности ручьёв направляют ремень и участвуют в передаче усилия. Число используемых ручьёв и расположение ремней должны соответствовать устройству привода мотоблока: само наличие трёх канавок не означает, что во всех механизмах их задействуют одинаково.

При замене имеет значение не только число ручьёв. Наружный диаметр влияет на передаточное отношение и скорость ведомого механизма, профиль канавки — на посадку ремня, а расположение ручьёв относительно торца — на совмещение с ответным шкивом. Если ремень идёт под углом, он быстрее изнашивается по краям и может сходить с канавки.

Когда шкив меняют

Причиной замены могут стать трещины, сколы бортов, заметная выработка канавок, деформация или повреждение посадочного отверстия. На проверку шкива также указывают биение при вращении, повторное повреждение боковин ремня и люфт на валу. Проскальзывание само по себе ещё не доказывает износ шкива: одновременно стоит проверить состояние ремня, его натяжение и отсутствие масла на контактных поверхностях.

Что сверить при подборе

Сравните снятый шкив с заменой по диаметру и форме посадочного отверстия, общей ширине, наружному диаметру и положению каждого ручья. Обозначение Ø19 мм учитывайте вместе с замерами посадки. Отдельно проверьте профиль и ширину канавок под установленный ремень, а также расстояние от посадочного упора до ручьёв. Одинаковое число канавок ещё не обеспечивает правильную работу в конкретном приводе.

Сверьте способ фиксации на валу, размеры и расположение крепёжных элементов, наличие шпоночного соединения в вашем механизме. Шкив должен занимать предусмотренное место без перекоса и задевания соседних деталей или защитного кожуха. Слишком свободная посадка вызывает люфт и повреждает сопряжение, а попытка установить неподходящее отверстие силой может испортить вал и сам шкив.

Установка и проверка

Работу выполняют при остановленном двигателе, исключив случайный запуск. Сначала освобождают доступ к приводу, ослабляют натяжение и снимают ремень, затем освобождают крепление шкива. При разборке сохраняют порядок втулок, шайб и других установочных деталей, если они предусмотрены конструкцией. Застрявший шкив снимают подходящим съёмником, не сбивая ударами по краям ручьёв.

Перед установкой очищают посадку, осматривают вал, крепёж и шпонку, если она используется. Новый шкив закрепляют по требованиям мотоблока, выравнивают ручьи с ответным шкивом и регулируют натяжение ремня. Ремень с трещинами, расслоением или повреждёнными боковинами заменяют; рядом проверяют натяжной ролик, если он есть. После сборки проверяют свободное вращение и возвращают защитный кожух. При пробном запуске биение, посторонний шум или уход ремня в сторону требуют остановки и повторной проверки монтажа.
