Реле електростартера Honda AMG

Реле електростартера Honda AMG вмикає стартер за командою кнопки запуску. Воно замикає контакти, через які стартер отримує живлення, та розмикає їх після відпускання кнопки. За такої схеми кнопка керує запуском, а струм живлення стартера проходить через контакти реле. Справна деталь забезпечує своєчасне вмикання та вимикання стартера під час запуску двигуна.

Конструкція та ознаки несправності

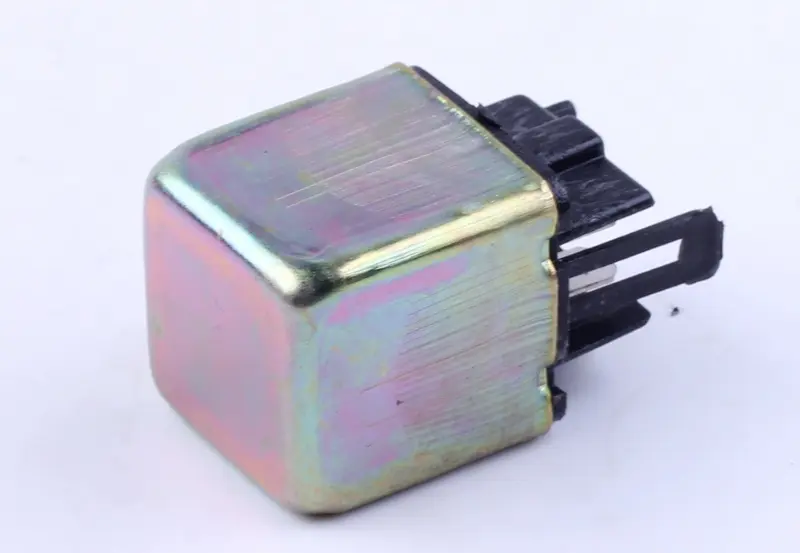

Корпус прямокутний, із заокругленими краями, сріблястою кришкою та чорною частиною з боку підключення. Збоку є видовжений виступ із прорізом. Під час підбору слід звіряти не лише форму корпусу, а й розташування виводів, відповідну колодку та спосіб фіксації. Деталі з подібними обрисами можуть відрізнятися призначенням контактів і не працювати з тією самою проводкою.

Реле перевіряють, коли стартер не реагує на кнопку, спрацьовує через раз або чути клацання без обертання стартера. Підгорілі контакти гірше пропускають струм, а несправний механізм керування може не замикати їх у відповідь на команду. Залипання контактів проявляється інакше: стартер не вимикається після відпускання кнопки. У такому разі спроби запуску припиняють до усунення причини.

Клацання саме по собі не означає, що реле потрібно замінити. Такі симптоми також спричиняють розряджений акумулятор, окислені роз'єми, слабке з'єднання з масою або несправний стартер. Огляньте колодку та прилеглі дроти: потемніння, оплавлення й розхитані клеми свідчать про проблеми в місці з'єднання. Пошкоджені наконечники чи колодку варто замінити разом із реле, щоб нова деталь не працювала з тим самим поганим контактом.

Як підібрати заміну

Звірте позначення знятого реле, його електричні параметри та схему підключення з вимогами своєї техніки. Перевірте кількість, форму й розташування виводів, орієнтацію роз'єму, розміри корпусу та місця кріплення. Колодка має приєднуватися без перероблення, а дроти — залишатися без натягу. Переконайтеся, що корпус поміщається у штатному місці. Позначення Honda не замінює перевірки конкретної моделі та реле, яке на ній встановлене.

Заміна та контроль роботи

Перед зняттям вимкніть запалювання та від'єднайте мінусову клему акумулятора. Зафіксуйте положення реле й порядок підключення проводів, звільніть кріплення та від'єднайте колодку за її корпус. Не витягуйте роз'єм за дроти: це може послабити їхнє з'єднання з наконечниками. Огляньте відповідні контакти, приберіть забруднення та усуньте окислення засобом, призначеним для електричних з'єднань.

Закріпіть нове реле на штатному місці та підключіть його за схемою техніки. Прокладіть дроти так, щоб кріплення й сусідні деталі їх не перетискали. Відновивши живлення, коротко перевірте ввімкнення стартера та його зупинку після відпускання кнопки. Помилка у призначенні виводів може спричинити відсутність запуску чи пошкодження проводки, а нещільне з'єднання — нагрівання клем. Якщо стартер працює без команди, перевірку припиняють і з'ясовують стан підключення та проводів керування.
