Реле электростартера Honda AMG

Реле электростартера Honda AMG служит для включения стартера по команде кнопки запуска. Оно замыкает контакты, через которые подаётся питание на стартер, и размыкает их после отпускания кнопки. Благодаря такому устройству кнопка управляет запуском, а ток питания стартера проходит через контакты реле. Исправная работа этой детали нужна, чтобы стартер включался и отключался в нужный момент.

Устройство и причины замены

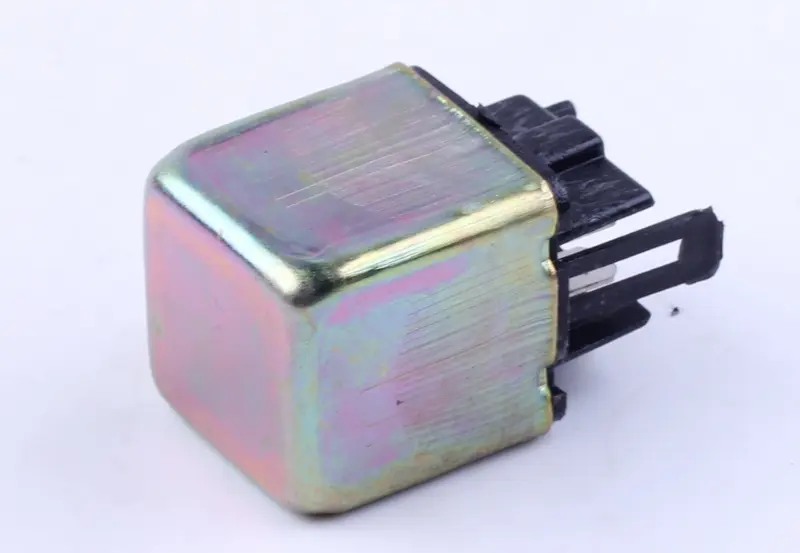

Реле имеет прямоугольный корпус с закруглёнными краями, серебристую крышку и чёрную часть со стороны подключения. Сбоку выступает продолговатый элемент с прорезью. При подборе важны не только очертания корпуса: расположение выводов, форма ответной колодки и способ крепления должны соответствовать снятому реле. Внешне близкие детали могут иметь другое назначение контактов.

Повод проверить реле — отсутствие реакции стартера на кнопку, запуск через раз или щелчок без вращения стартера. Подгоревшие контакты могут плохо пропускать ток, а неисправный управляющий механизм — не замыкать их при подаче команды. Если контакты залипают, стартер способен продолжить работу после отпускания кнопки. Такой симптом требует немедленно прекратить попытки запуска и устранить неисправность.

Один щелчок ещё не доказывает поломку реле. Похожие проявления бывают при разряженном аккумуляторе, окислении разъёмов, слабом соединении массы или неисправности самого стартера. До замены осматривают колодку и провода рядом с реле: потемнение, оплавление и ослабленные клеммы указывают на проблемы с соединением. Повреждённую колодку или наконечники меняют вместе с реле, иначе плохой контакт останется и после установки новой детали.

Что сверить при подборе

Сопоставьте обозначения старого реле, его электрические параметры и схему подключения с требованиями своей техники. Проверьте число, расположение и форму выводов, ориентацию разъёма, габариты корпуса и точки фиксации. Колодка должна соединяться без переделки и натяжения проводов, а корпус — помещаться на штатном месте. Само обозначение Honda не заменяет проверку конкретной модели и установленного на ней реле.

Установка и проверка

Работайте при выключенном зажигании и отключённой минусовой клемме аккумулятора. Сначала зафиксируйте расположение проводов и положение реле, затем освободите крепление и разъедините колодку, удерживая её за корпус. Не тяните за провода: так можно ослабить обжим внутри наконечника. Осмотрите ответные контакты, уберите загрязнения и устраните следы окисления подходящим для электрических соединений способом.

Новое реле закрепляют на штатном месте, подключают по схеме техники и укладывают проводку без пережатия. После восстановления питания проверяют короткое включение стартера и его остановку при отпускании кнопки. Неверное назначение выводов может привести к отсутствию запуска или повреждению проводки, а неплотное соединение — к нагреву клемм. Если стартер продолжает работать без команды, испытание прекращают и проверяют подключение и управляющую проводку.
