Реле зарядки Honda DIO EVO

Реле зарядки Honda DIO EVO — регулятор напряжения системы зарядки скутера. Он поддерживает напряжение в пределах, необходимых для работы бортового оборудования и подзарядки аккумулятора. Неисправный регулятор может оставлять аккумулятор без достаточной подзарядки либо допускать повышенное напряжение. Поэтому при замене важно подобрать деталь по подключению и креплению, а не только по названию скутера.

Конструкция и назначение

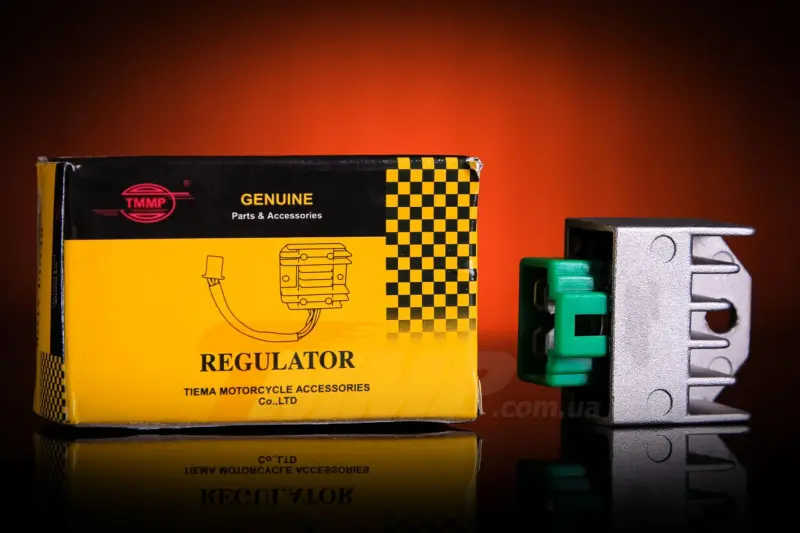

У реле ребристый корпус, зелёный разъём и крепёжный вырез. Рёбра увеличивают поверхность отвода тепла: регулятор нагревается во время работы и нуждается в нормальном охлаждении. При установке корпус нельзя закрывать обмоткой проводов или плотно укутывать изоляцией. Разъём служит для подключения к штатной проводке, а его форма и расположение относительно корпуса влияют на то, удастся ли поставить деталь без натяжения жгута.

Когда требуется замена

Повод проверить реле — аккумулятор, который снова разряжается после подзарядки, нестабильная яркость света или частое перегорание ламп. При избыточном напряжении аккумулятор может заметно нагреваться. Однако такие признаки бывают и при плохих контактах, повреждении проводки или неисправности других частей системы зарядки. Решение о замене принимают после проверки соединений и измерения напряжения по руководству к скутеру: одна разряженная батарея ещё не указывает на поломку реле.

Что сверить при подборе

Сравните снятую деталь с заменой: форму колодки, число и расположение контактов, направляющие и защёлку разъёма. Затем проверьте габариты корпуса, положение крепёжного выреза и свободное место для подключения жгута. Совпадение цвета колодки само по себе не подтверждает одинаковую распиновку. Назначение выводов и соответствие системе зарядки сверяют по схеме конкретного скутера и обозначениям снятого регулятора. Ошибка здесь может привести к отсутствию зарядки или повреждению подключённого оборудования.

Особенности установки

Выключите зажигание и отключите аккумулятор в порядке, предусмотренном руководством по обслуживанию. До снятия реле запомните прокладку проводов и положение разъёма. Осмотрите ответную колодку: потемневшие контакты, оплавленный пластик и ослабленные клеммы требуют устранения причины перегрева. Повреждённый разъём при необходимости меняют вместе с реле, иначе плохой контакт останется и после замены. Проверьте также ближайший участок жгута на перетирание и состояние соединения массы.

Закрепите регулятор на штатном месте, не перекрывая рёбра и не зажимая проводку корпусом. Колодка должна соединяться без перекоса и удерживаться фиксатором; подгонять несовместимый разъём усилием нельзя. После подключения аккумулятора проверьте зарядку на режимах, указанных в руководстве, и работу освещения. Если напряжение остаётся ненормальным или соединение быстро перегревается, дальнейшую эксплуатацию откладывают до проверки подключения и устранения неисправности.
