Бензонасос вакуумный Honda DIO с топливным фильтром VDK

Вакуумный бензонасос Honda DIO с топливным фильтром VDK предназначен для подачи бензина из бака к карбюратору. Насос поддерживает поступление топлива во время работы двигателя, а фильтр задерживает загрязнения на пути к карбюратору. При замене такого насоса важны не только крепления, но и правильное подключение топливных шлангов и линии, которая передаёт разрежение.

Как работает насос

Вакуумный привод использует импульсы разрежения от двигателя для перемещения мембраны. Клапаны внутри насоса направляют бензин от входа к выходу. Поэтому подача зависит как от состояния самого механизма, так и от герметичности управляющей линии: трещина в шланге или неплотное соединение могут нарушить работу даже исправного насоса.

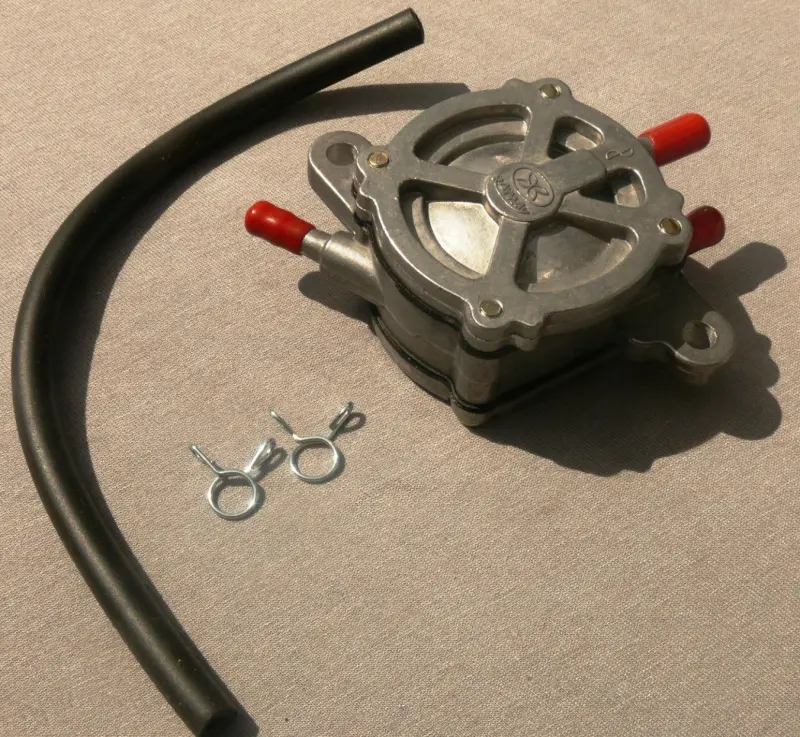

Корпус имеет три боковых штуцера и крепёжные проушины с отверстиями. При подборе учитывайте расположение этих соединений: шланги должны подходить к насосу без натяжения и резких перегибов. Назначение каждого штуцера проверяют по схеме подключения конкретного скутера; определять его только по положению на корпусе нельзя.

Когда нужна замена

Повод проверить бензонасос — затруднённый запуск после стоянки, перебои при увеличении нагрузки или остановка двигателя из-за недостаточного поступления бензина. Отдельного внимания требуют подтекания по корпусу и соединениям. Такие симптомы не доказывают поломку насоса: похожее поведение вызывают засорённый фильтр, пережатый топливопровод или негерметичный вакуумный шланг.

К типичным причинам замены относятся повреждение мембраны, нарушение работы внутренних клапанов и потеря герметичности корпуса. При обнаружении бензина в управляющей вакуумной линии также проверяют мембрану насоса. Менять насос имеет смысл после проверки его подачи и состояния подключённых шлангов, чтобы новая деталь не работала с той же неисправностью вокруг неё.

Что сверить со снятой деталью

• Форму корпуса, расположение крепёжных отверстий и свободное место в точке установки.
• Количество, направление и посадочные размеры штуцеров, соответствие имеющимся шлангам.
• Разводку топливной и вакуумной линий, назначение входа и выхода бензина.
• Посадку топливного фильтра в магистрали и возможность уложить шланги без перегибов.

Одного совпадения названия модели недостаточно для проверки посадки. Сопоставьте снятый насос и схему топливной системы своей техники. Неверно подобранные соединения могут дать неплотную посадку шланга, а неудобное расположение штуцеров — пережатие магистрали и недостаточную подачу бензина.

Особенности установки

Работайте на остывшем двигателе, вдали от огня. До отсоединения отметьте назначение шлангов и ограничьте вытекание топлива. Закрепите новый насос без перекоса, затем подключите магистрали по схеме. Если на фильтре есть стрелка потока, при установке направьте её к карбюратору.

Одновременно осмотрите шланги и хомуты: потрескавшиеся или затвердевшие шланги и ослабшие крепления соединений заменяют. После сборки проверьте герметичность, отсутствие перегибов и поступление топлива. Перепутанные штуцеры нарушают подачу, а негерметичное соединение становится причиной утечки бензина или потери управляющего разрежения.
