Реле электростартера 4T GY6 50, Delta, Alpha CHENHAO

Реле электростартера CHENHAO для 4T GY6 50, Delta, Alpha включает питание стартера по команде кнопки запуска. Обозначение 4T относится к четырёхтактной технике. Реле замыкает силовые контакты, через которые ток аккумулятора поступает к электродвигателю стартера. Это позволяет управлять запуском через кнопку, не пропуская через неё весь пусковой ток.

Конструкция и подключение

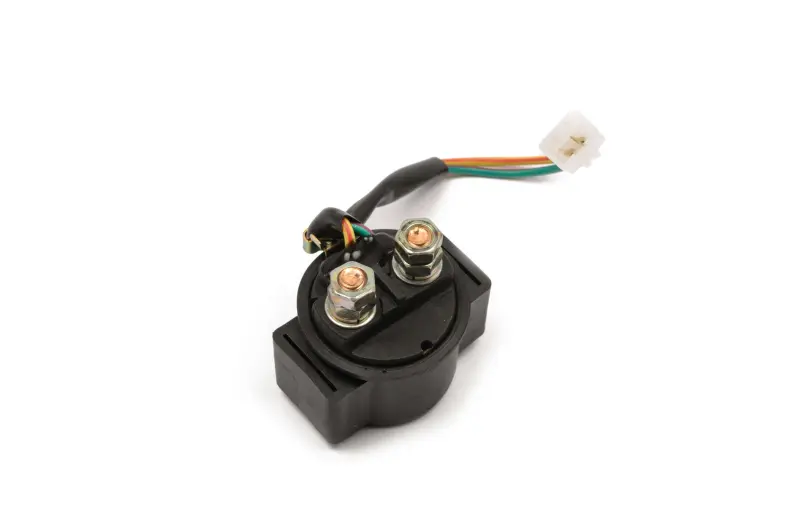

У реле чёрный корпус с округлой центральной частью, два выступающих резьбовых силовых вывода с гайками и отдельный проводной вывод с белой соединительной колодкой. На силовых выводах закрепляются наконечники кабелей, а колодка соединяет реле с управляющей проводкой. При подборе важны обе части подключения: совпадение корпуса само по себе ещё не означает совпадения контактов разъёма.

Когда требуется замена

Повод проверить реле — запуск с перебоями, отсутствие срабатывания при нажатии кнопки или щелчок без вращения стартера. Если внутренние контакты подгорели, они могут плохо проводить ток даже при слышимом срабатывании. Другая неисправность — залипание контактов, при котором стартер продолжает работать после отпускания кнопки. В таком случае повторные попытки запуска прекращают до устранения причины.

Один щелчок ещё не доказывает поломку реле. Похожие симптомы дают разряженный аккумулятор, окисленные наконечники, ослабленное соединение с массой и неисправный стартер. До замены проверяют питание и управляющий сигнал, состояние проводов и затяжку соединений. Это помогает не поставить новую деталь в систему, где причина отказа осталась прежней.

Что сверить со снятым реле

Сравните форму и размеры корпуса, способ крепления, расположение силовых выводов и возможность уложить штатные кабели без натяжения. Проверьте резьбу выводов и посадку кабельных наконечников. Для управляющего разъёма сверяют форму колодки, расположение и назначение контактов, длину проводов. Цвет изоляции не заменяет проверку схемы подключения.

Номинальное напряжение и допустимую токовую нагрузку подбирают по требованиям техники и обозначениям снятого реле. Разъём, который удалось соединить, не подтверждает правильную распиновку. Ошибка в подборе может привести к отсутствию запуска, перегреву соединений или повреждению проводки. Силовые кабели должны подходить к выводам свободно, без перекручивания наконечников.

Установка и проверка

Работу начинают с выключенного зажигания и отсоединения минусовой клеммы аккумулятора. До снятия отмечают расположение кабелей и управляющего разъёма. Новое реле закрепляют на штатном месте, подключают провода по схеме техники и затягивают крепёж с предусмотренным для него усилием. Не допускайте проворачивания выводов в корпусе и контакта открытых силовых соединений с рамой.

Одновременно осматривают колодку, наконечники, изоляцию кабелей и крепление реле. Подгоревшие контакты колодки, повреждённые наконечники и защитные колпачки заменяют по состоянию: плохое соединение продолжит нагреваться и с новым реле. После подключения аккумулятора проверяют коротким включением, что стартер срабатывает от кнопки и останавливается после её отпускания, а провода не касаются горячих и движущихся деталей.
