Обгонная муфта стартера Yamaha JOG 50 / Aprio 50, вал 13 мм

Обгонная муфта стартера Yamaha JOG 50 / Aprio 50

Обгонная муфта, также известная как бендикс или маховик стартера, предназначена для скутеров Yamaha JOG 50 и Aprio 50 с посадкой на вал диаметром 13 мм. Деталь относится к механизму электрического запуска двигателя: во время нажатия кнопки стартера она передает вращение от стартерного привода к двигателю, а после запуска обеспечивает свободный ход в обратном направлении. Благодаря этому запущенный двигатель не продолжает раскручивать стартер.

Муфта работает автоматически и не требует отдельного привода управления. При вращении в рабочую сторону ее внутренний механизм блокируется и передает усилие, а при изменении соотношения скоростей размыкается. Это принципиально отличает деталь от сцепления вариатора: она задействована только в системе запуска и не управляет движением скутера после пуска двигателя.

Конструкция и назначение

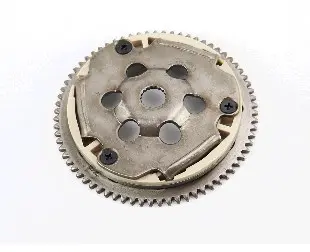

Деталь выполнена в виде круглого сборного механизма с зубчатым венцом по внешнему периметру, центральным посадочным отверстием и тремя винтовыми соединениями корпуса. Зубчатый венец взаимодействует с деталями стартерного привода, а односторонний механизм внутри муфты отвечает за зацепление при запуске и свободное вращение после него. Такая компоновка позволяет заменить муфту в сборе без подбора ее внутренних деталей по отдельности.

Проверка обгонной муфты необходима, если электростартер вращается, но коленвал не проворачивается, зацепление возникает только после нескольких попыток либо во время запуска слышны проскальзывание и посторонний механический шум. Похожие признаки могут быть связаны также с промежуточной шестерней, подшипником, посадочной втулкой или стартером, поэтому перед заменой следует осмотреть весь привод.

Что сверить перед установкой

• Модель скутера: муфта рассчитана на Yamaha JOG 50 и Aprio 50 в исполнениях с соответствующим стартерным приводом.
• Посадку на вал: заявленный размер составляет 13 мм. В продаже встречаются похожие варианты под другой диаметр, поэтому измерение нужно выполнять на посадочном участке снятой детали.
• Зубчатый венец: сравните наружный диаметр, профиль и количество зубьев с прежней муфтой, чтобы сохранить правильное взаимодействие с шестерней стартера.
• Габариты корпуса: проверьте общую толщину, диаметр центральной части и расположение крепежных соединений.
• Направление работы: новая муфта должна блокироваться в рабочую сторону и свободно вращаться в противоположную. Ориентацию при монтаже повторяют по снятой исправной компоновке и схеме конкретной модификации двигателя.

Рекомендации по монтажу

Перед сборкой очистите посадочные поверхности и осмотрите зубья сопряженных шестерен. На них не должно быть сколов, выраженной выработки или заусенцев, способных помешать нормальному зацеплению. Отдельно проверьте подшипник, втулку и промежуточную шестерню: установка новой муфты рядом с поврежденной деталью стартерного привода не устранит причину неисправности.

Муфту устанавливают без перекоса, сохраняя штатную последовательность шайб, втулок и крепежа. Усилие затяжки и способ смазывания выбирают по сервисным данным конкретного двигателя: произвольное нанесение густой смазки внутрь одностороннего механизма может изменить его работу. До окончательной сборки полезно вручную проверить свободный ход и надежное зацепление в противоположных направлениях.

Эта модификация подходит для ремонта электрического запуска Yamaha JOG 50 или Aprio 50, когда подтверждены посадка 13 мм и совпадение зубчатого венца с демонтированной деталью. Проверка этих параметров до монтажа помогает избежать покупки внешне похожей, но несовместимой муфты.
