Бендикс стартера 2T TB50 для Suzuki Run

Бендикс стартера 2T TB50 для Suzuki Run

Бендикс предназначен для пускового механизма скутеров Suzuki Run с двухтактным двигателем семейства TB50. Деталь связывает электростартер с приводом запуска двигателя: при нажатии кнопки стартера принимает вращение, передает крутящий момент через зубчатое зацепление и помогает провернуть двигатель. После запуска обгонная часть привода разъединяет передачу момента, чтобы работающий двигатель не раскручивал электростартер с чрезмерной скоростью.

Конструкция и назначение

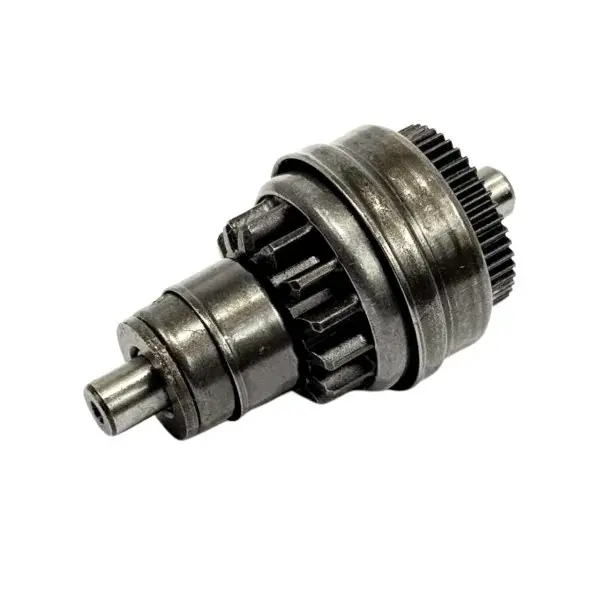

Сборка имеет две наружные зубчатые секции разных диаметров, цилиндрические опорные участки и корпус муфтовой части. Такая конфигурация рассчитана на установку между шестерней электростартера и сопряженной шестерней пускового механизма. Для нормальной работы важны свободное перемещение детали в предусмотренном диапазоне, правильное зацепление зубьев и отсутствие перекоса в местах опоры.

Во время запуска зубчатая часть должна уверенно входить в зацепление и передавать вращение без проскальзывания. Когда двигатель начинает работать самостоятельно, обгонный механизм перестает передавать обратный момент на стартер. Поэтому состояние зубьев, опорных поверхностей и муфтовой части влияет не только на запуск, но и на сохранность сопряженных деталей пускового привода.

Что проверить при подборе

Обозначения Suzuki Run, 2T и TB50 являются основными ориентирами, однако одного названия модели скутера недостаточно: в технике разных выпусков могут применяться отличающиеся варианты двигателя и стартового привода. Надежнее всего подбирать бендикс по снятой детали и одновременно проверять состояние деталей, с которыми он работает.

• Тип двигателя: исполнение должно соответствовать двухтактному двигателю TB50, установленному на конкретном скутере.
• Зубчатые секции: сравните количество зубьев, наружные диаметры, ширину и профиль обеих шестерен.
• Посадочная геометрия: сопоставьте общую длину, диаметры цилиндрических концов, положение упоров и ширину корпуса.
• Сопряжение: проверьте посадочные места, втулки и ответные зубья; заметная выработка или повреждения могут мешать новому бендиксу работать правильно.

Когда требуется проверка и замена

Диагностика пускового привода нужна, если электростартер вращается, но двигатель не прокручивается, зацепление происходит через раз, при запуске слышен скрежет либо механизм подклинивает. Такие признаки могут быть связаны не только с бендиксом, поэтому перед ремонтом также проверяют электростартер, сопряженные шестерни, опоры и свободный ход деталей. На снятом бендиксе оценивают целостность зубьев, отсутствие критического люфта и способность муфтовой части передавать вращение в предусмотренном направлении.

Рекомендации по установке

Перед сборкой очистите посадочную зону от продуктов износа и убедитесь, что ответные зубья не имеют сколов или сильного закругления. Бендикс устанавливают без ударной нагрузки и перекоса, сохраняя штатное расположение шайб, втулок и других деталей пускового механизма. Смазку и порядок сборки выбирают по руководству для конкретного двигателя: избыток неподходящего состава способен затруднить свободное движение муфты.

После установки механизм должен перемещаться без заеданий, а зубчатые секции — совпадать с сопряженными шестернями по положению и профилю. Предварительное сравнение размеров со старым бендиксом помогает исключить ошибку до разборки скутера и вернуть электрозапуску корректную передачу вращения.
