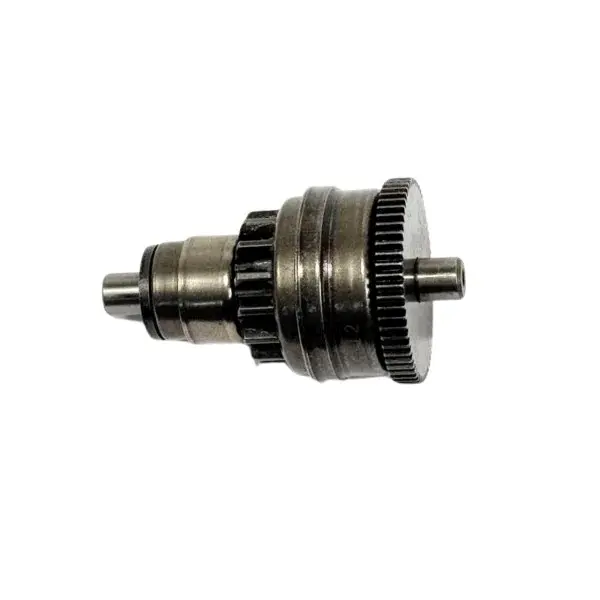

Бендикс стартера Suzuki AD50

Бендикс стартера для Suzuki AD50

Бендикс предназначен для механизма электрозапуска скутера Suzuki AD50. Он принимает вращение от стартера, передает его через зубчатое зацепление к двигателю во время пуска и разъединяет привод после того, как мотор начал работать самостоятельно. Благодаря этому стартер участвует только в запуске, а не вращается вместе с уже работающим двигателем. Деталь используют при ремонте штатного привода, когда прежний бендикс изношен, подклинивает либо перестал надежно входить в зацепление.

Роль детали в системе запуска

Конструкция объединяет муфту свободного хода, два зубчатых венца и опорные участки оси. Один венец взаимодействует со стороны электростартера, второй передает вращение дальше по механизму пуска. В момент нажатия кнопки исправный бендикс должен подхватить вращение и помочь провернуть двигатель. После запуска муфта освобождает привод, защищая стартер от принудительного вращения на оборотах мотора. Для корректной работы важны целые зубья, свободное действие муфты, правильная установка в опорах и точное совпадение с ответными шестернями.

Как понять, что бендикс нужно проверить

Диагностика требуется, если электростартер слышно, но двигатель не проворачивается, передача вращения происходит не при каждом включении, в зоне стартового привода появляется треск или холостое прокручивание. Эти признаки не указывают только на одну возможную неисправность: похожее поведение вызывают поврежденные ответные зубья, изношенные посадочные места или неполадки самого стартера. Перед заменой необходимо открыть привод, оценить состояние всех сопрягаемых деталей и убедиться, что причина связана именно с бендиксом.

Что сравнить перед заказом

Обозначение Suzuki AD50 задает основное применение товара, но для окончательного подбора следует сопоставить новую и снятую детали. Для этой модели в продаже встречаются близкие по виду исполнения с различиями в большом зубчатом венце и общей длине. Внешнего сходства недостаточно: несовпадение даже одного параметра меняет положение шестерен, глубину зацепления и возможность установить деталь в штатные опоры.

• Количество зубьев: отдельно пересчитайте зубья малого и большого венцов на прежней детали.
• Размеры: сравните общую длину, наружные диаметры венцов, их ширину и расстояние между ними.
• Опорные участки: проверьте диаметр, длину и форму обоих концов оси.
• Профиль зубьев: убедитесь в совпадении шага, формы и направления зацепления с ответными шестернями.
• Компоновка: сопоставьте положение ступеней корпуса и направление установки в стартерном механизме.

Установка и контроль после ремонта

Перед монтажом очищают посадочные места от загрязнений и частиц износа, осматривают опоры, а также проверяют зубья сопрягаемых шестерен. Если на них есть сколы, сильная выработка или деформация, установка одного нового бендикса не устранит причину неправильного зацепления. Деталь размещают без перекоса и ударной посадки, сохраняя штатное направление. Она должна свободно располагаться между опорами, не заедать и не оставаться постоянно сцепленной после пуска.

После сборки выполняют короткую проверку запуска и прислушиваются к работе привода. Ровное включение без проскальзывания, треска и затяжного холостого вращения указывает на правильное сопряжение деталей. Если шум или пропуски зацепления сохранились, эксплуатацию прекращают до повторной диагностики. Бендикс Suzuki AD50 подходит для восстановления штатного электрозапуска только при полном совпадении зубчатых венцов, длины и посадочных участков с деталью конкретного скутера.
