Кошик зчеплення в зборі 4T CG200 AMG

Кошик зчеплення в зборі 4T CG200 AMG призначений для зчеплення чотиритактного мотоциклетного двигуна. Він утримує пакет дисків і бере участь у передаванні крутного моменту від двигуна до коробки передач. Коли зчеплення ввімкнене, диски передають обертання. Натискання важеля роз'єднує їх, щоб можна було перемкнути передачу або зупинити мотоцикл, не глушачи двигун.

Конструкція та ознаки зношення

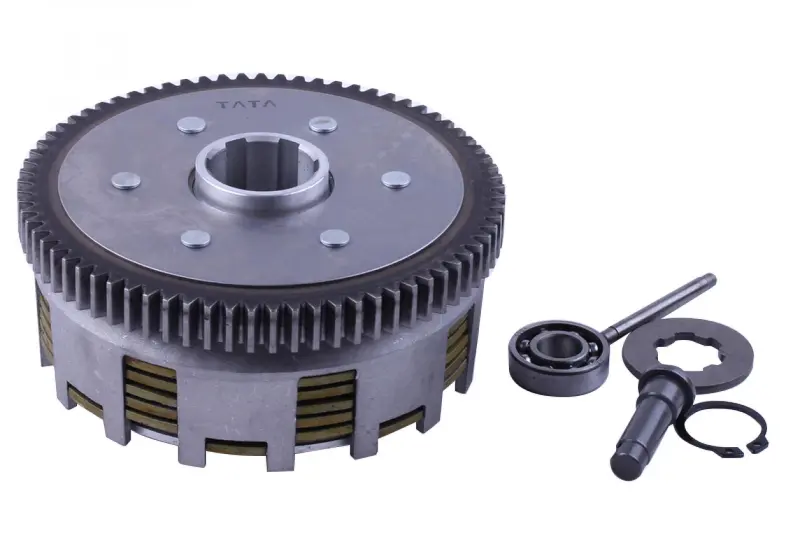

Кошик має зовнішній зубчастий вінець, центральний отвір зі шліцами та вікна в бічній стінці, крізь які проходить пакет дисків. На верхній поверхні нанесено маркування TATA. Вінець працює в приводі зчеплення, а напрямні кошика дають дискам переміщуватися під час вмикання й вимикання. Зношення цих поверхонь впливає на плавність роботи зчеплення.

Ривки під час рушання, стукіт з боку зчеплення, проковзування під навантаженням або рух мотоцикла з натиснутим важелем — приводи перевірити механізм. Такі прояви не завжди означають пошкодження кошика: причиною бувають також диски, пружини чи неправильне регулювання приводу. Після розбирання перевіряють цілісність зубців, стан шліців, відсутність тріщин і глибоких канавок на напрямних.

Виступи дисків поступово набивають заглиблення в місцях контакту з кошиком. Через це диски можуть застрягати замість вільного розходження. Зношені з'єднання спричиняють люфт і стукіт, а пошкодження зубців порушує роботу приводу. Тривале проковзування перегріває пакет, різке вмикання збільшує ударні навантаження. Якщо пошкоджено кілька частин зчеплення, варто оцінити заміну всієї збірки.

Як перевірити відповідність

Підбір починають із позначення двигуна та порівняння зі знятим кошиком. Зіставте кількість і профіль зубців вінця, зовнішній діаметр, загальну висоту та розташування вінця відносно посадки. Перевірте шліци центрального отвору, посадкові поверхні й спосіб фіксації на валу. Від цих параметрів залежить правильність встановлення та зачеплення з відповідною шестернею.

Окремо звірте глибину кошика, напрямні дисків і з'єднання з механізмом вимикання зчеплення. Деталі, які плануєте залишити від попередньої збірки, мають підходити за посадкою та бути справними. Невідповідна висота чи осьове положення можуть спричинити контакт із кришкою, неправильне зачеплення або неповне вимикання. Схожої форми кошика недостатньо, щоб підтвердити правильність підбору.

Заміна та перевірка роботи

Для заміни відкривають доступ через кришку зчеплення й дотримуються порядку розбирання саме свого двигуна. Перед зняттям фіксують розташування шайб, втулок і стопорів. Оглядають вал, шестерню, що працює в парі з вінцем, підшипники та механізм вижиму. Люфт або пошкодження суміжних деталей варто усунути, щоб вони не прискорили зношення нового кошика. Диски, пружини й ущільнення кришки також потребують перевірки.

Під час складання відновлюють штатну послідовність деталей і встановлюють передбачені фіксатори. Кріплення затягують із моментом, зазначеним у керівництві двигуна, після чого регулюють вільний хід приводу. Початкову перевірку виконують без різкого навантаження: зчеплення має повністю вмикатися й вимикатися, без заїдання, стороннього шуму та проковзування. З натиснутим важелем мотоцикл не повинен тягнути вперед.
