Реле зарядки Zongshen, Lifan 200 (3+3 дроти) AMG

Реле зарядки Zongshen, Lifan 200 (3+3 дроти) AMG призначене для системи заряджання мотоцикла. Регулятор утримує зарядну напругу в межах, передбачених системою: акумулятор має отримувати живлення під час роботи двигуна, а споживачі — працювати без надмірної напруги. Несправне реле може спричинити недостатнє заряджання або перезаряд акумулятора, тому для заміни потрібно підібрати деталь, сумісну з генератором і проводкою.

Будова та підключення

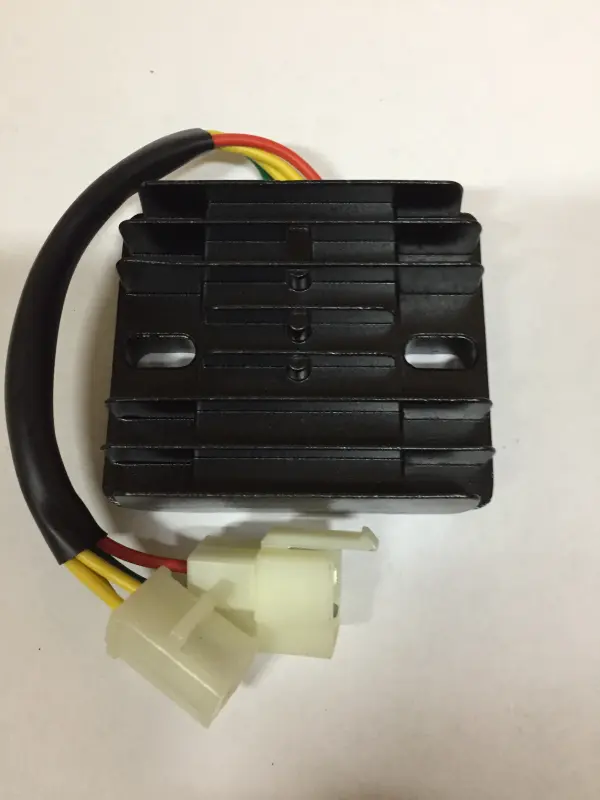

Реле має чорний ребристий корпус, два видовжені кріпильні отвори та виведені назовні дроти з двома світлими роз’ємами. Ребра збільшують поверхню відведення тепла, а отвори дають змогу закріпити регулятор на штатному кронштейні. Позначення підключення — 3+3 дроти. Самої кількості дротів для підбору недостатньо: потрібно звірити розташування контактів, адже однакові за формою колодки можуть мати різне призначення виводів.

Ознаки несправності

Перевірити регулятор варто, якщо акумулятор регулярно розряджається під час користування мотоциклом, світло працює нестабільно або часто перегорають лампи. За надмірного заряджання акумулятор може сильно нагріватися. Ці ознаки не вказують однозначно на несправність реле: причиною також бувають поганий контакт маси, пошкоджені роз’єми чи несправний генератор. Рішення про заміну приймають після перевірки зарядної напруги та з’єднань відповідно до вимог конкретного мотоцикла.

До типових причин відмови належать перегрів, волога в з’єднаннях, ослаблені та окиснені контакти. Потемніння колодки, оплавлена ізоляція й ламкі дроти означають, що уваги потребує також підключення регулятора. Заміна лише реле не відновить пошкоджений контакт: з’єднання й надалі нагріватиметься, а заряджання може залишатися нестабільним.

Що порівняти під час підбору

Зіставте зі знятою деталлю форму корпусу, розташування кріпильних отворів, напрямок виходу дротів і місце для монтажу. Перевірте обидві колодки: їхню форму, фіксатори, кількість та положення контактів. Джгут повинен діставати до відповідних роз’ємів без натягування й не заважати сусіднім деталям. Призначення виводів перевіряють за схемою проводки, а не лише за кольором ізоляції чи можливістю з’єднати колодки.

Також звірте позначення на старому регуляторі з вимогами системи заряджання. Невідповідна схема контактів може призвести до відсутності заряджання, короткого замикання або пошкодження підключеного обладнання. Якщо штатний роз’єм відрізняється, переставляти клеми навмання чи з’єднувати дроти тільки за збігом кольорів не слід.

Заміна та перевірка

Роботу починають із вимкненого запалювання та від’єднання акумулятора в порядку, передбаченому для техніки. Спочатку звільняють фіксатори й роз’єднують колодки, тримаючись за їхні корпуси, після чого знімають кріплення реле. Під час заміни огляньте роз’єми проводки, контакти маси та джгут біля місця встановлення. Підгорілі клеми й пошкоджені колодки замінюють разом із несправною деталлю, а не закривають додатковою ізоляцією.

Регулятор встановлюють на штатне місце зі збереженням умов охолодження корпусу. Дроти прокладають подалі від гарячих поверхонь і рухомих деталей, без різких перегинів та затискання кріпленням. Після підключення перевіряють, чи зафіксовані колодки, і вимірюють зарядну напругу на режимах, зазначених у посібнику мотоцикла. Це допомагає переконатися, що причину заміни усунено, а з’єднання працюють належним чином.
