Котушка запалювання 4T GY6 50-150, Honda Dio з високовольтним проводом і наконечником свічки AMG

Котушка запалювання для чотиритактних скутерів із двигунами GY6 об’ємом 50–150 см³ і для моторолерів Honda Dio постачається одним комплектом: сама котушка, високовольтний провід і наконечник свічки. Такий набір одразу закриває всю високовольтну частину системи запалювання й позбавляє клопоту з окремим підбором ковпачка та проводу.

Навіщо потрібна котушка запалювання

Завдання деталі — перетворити слабкий імпульс від комутатора CDI на високу напругу, здатну пробити проміжок між електродами свічки. Від її стану залежать запуск на холодну, рівність холостого ходу і те, наскільки охоче двигун набирає оберти. Зношена обмотка та потерта ізоляція високовольтного проводу дають слабку або переривчасту іскру: скутер заводиться з десятого разу, трясе на прогріві, смикається під навантаженням і глухне при різкому відкритті газу. Особливо помітно це у вологу погоду та після мийки, коли волога допомагає розряду йти повз свічку.

Конструкція

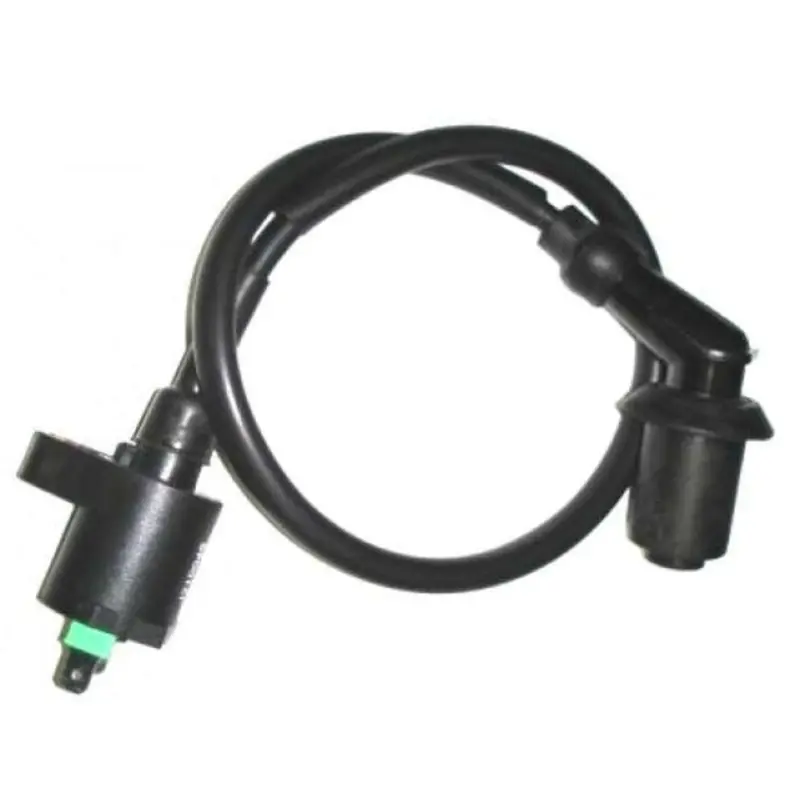

Усередині чорного циліндричного пластикового корпусу зібрано трансформаторний вузол, а зовні передбачено монтажне вушко під болт — кріплення повторює звичну скутерну схему й дає змогу поставити деталь на штатний кронштейн рами. З одного боку виведено низьковольтне гніздо під двоконтактну колодку проводки, з іншого з корпусу виходить високовольтний провід у товстій ізоляції, що завершується кутовим наконечником свічки з гумовим ущільнювачем. Кутова посадка ковпачка виручає там, де свічка захована під пластиком і дістатися до неї прямим наконечником незручно.

На яку техніку встановлюється

Деталь розрахована на поширену малокубатурну техніку з 12-вольтовим запалюванням:

• чотиритактні скутери з моторами GY6 50, 80, 125 і 150 см³ — 139QMB, 152QMI, 157QMJ;
• скутери та мопеди Honda Dio і споріднені моделі з такою самою схемою запалювання;
• квадроцикли, багі та легка мототехніка, побудовані на двигунах родини GY6.

Коли котушку час міняти

• двигун схоплює через раз або запускається лише з штовхача, хоча свічка, пальне й компресія в порядку;
• іскра слабка, жовта або зникає в міру прогріву, коли деталь нагрівається;
• на високовольтному проводі з’явилися тріщини, потертості та сліди пробою, а ковпачок сидить на свічці нещільно;
• мотор втрачає тягу й починає трясти в дощ або відразу після мийки.

Як підібрати та встановити

Перед покупкою порівняйте нову котушку зі знятою: тип двигуна, форму корпусу, розташування монтажного вушка, довжину високовольтного проводу та тип низьковольтної колодки. Заміна займає кілька хвилин — зняти облицювання, від’єднати колодку, відкрутити болт кріплення, стягнути ковпачок зі свічки й зібрати все у зворотному порядку. Зверніть увагу на чистоту контактів і надійність маси: окислене кріплення та позеленілі клеми самі по собі часто дають ту саму слабку іскру, через яку котушку й міняють. Наконечник має сідати на свічку з характерним клацанням, а провід — лежати вільно, не торкаючись випускної труби та рухомих деталей.

Переваги

• Готовий комплект «котушка — провід — наконечник» ставиться одним вузлом: не доведеться окремо шукати ковпачок і високовольтний провід та стикувати їх між собою.
• Монтажне вушко під болт дає змогу закріпити деталь на штатному місці без перехідників і переробки проводки.
• Кутовий наконечник із гумовим ущільнювачем щільно тримається на свічці та прикриває свічковий колодязь від води й бруду в тісному підкапотному просторі скутера.

Розумна покупка і для планового ремонту, і про запас: котушка витрачає ресурс разом зі свічками та проводкою, а запасна деталь на полиці рятує від простою, коли скутер потрібен щодня.
