Патрубок карбюратора Alpha алюмінієвий AMG (впускний колектор)

Патрубок карбюратора (впускний колектор) Alpha, алюміній AMG

Впускний колектор з'єднує карбюратор із впускним вікном головки циліндра та відповідає за герметичне проходження паливно-повітряної суміші до двигуна мопеда Alpha. Від стану цього з'єднання безпосередньо залежать рівні холості оберти, відгук на ручку газу й стабільність мотора на перехідних режимах: найменша нещільність на стику збіднює суміш і спричиняє плаваючі оберти.

Конструкція

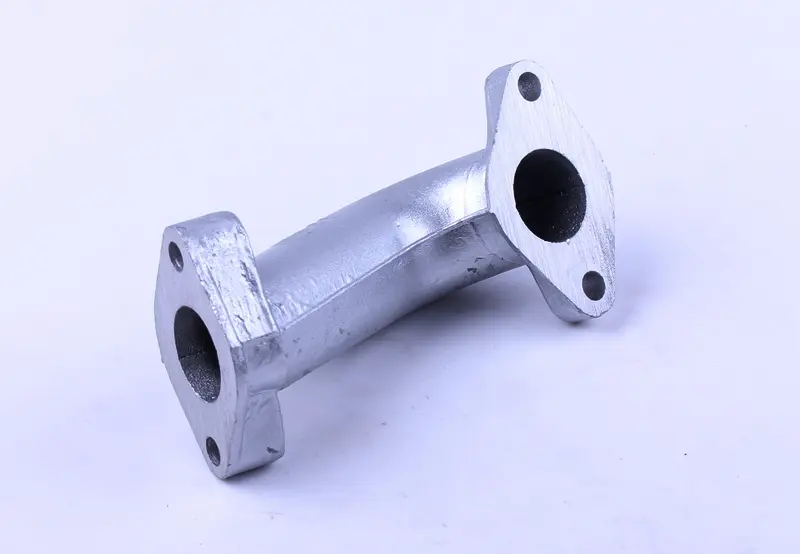

Деталь відлита з алюмінієвого сплаву суцільним вигнутим каналом із двома фланцями по краях. Кожен фланець має два кріпильні отвори під штатні шпильки: один притискається до головки циліндра, другий приймає карбюратор. Вигин і виніс каналу задають заводське положення карбюратора відносно двигуна, тому його корпус не впирається в раму, а повітряний фільтр стає на місце без переробок.

Алюміній витримує нагрівання від головки циліндра та постійну вібрацію одноциліндрового чотиритактного мотора, не розм'якшується й не втрачає геометрію — на відміну від еластичних вставок, які за пару сезонів дубіють і вкриваються тріщинами від бензину та температури. Рівні привалочні площини фланців притискають прокладки по всьому периметру, а жорсткий литий корпус не просідає під час затягування гайок.

Переваги

• Литий алюмінієвий корпус зберігає геометрію під нагріванням і вібрацією — стик із головкою не розходиться, і суміш не збіднюється в міру прогрівання двигуна.
• Жорсткі фланці з рівними площинами дають рівномірний притиск прокладок з обох боків, що утримує рівні холості оберти після регулювання.
• Метал не старіє від бензину й температурних циклів, тому ресурс деталі рахують сезонами, а не місяцями експлуатації.
• Кріплення на дві шпильки з кожного боку повторює заводську схему, тож збирання виконується звичайним ключем без підгонки та доопрацювання посадкових місць.

Як підібрати

Перед покупкою зніміть старий колектор і звірте з ним три розміри: внутрішній діаметр каналу, міжцентрову відстань отворів на кожному фланці та загальну довжину разом із кутом вигину. Діаметр каналу має збігатися з дифузором карбюратора або бути трохи більшим: занижений переріз душить мотор на високих обертах, а завеликий утворює сходинку на стику й завихрення потоку. У мопедів серії Alpha та споріднених моделей із горизонтальними чотиритактними двигунами посадкові розміри відрізняються залежно від об'єму, тому вимірювання по знятій деталі надійніше за підбір лише за назвою моделі.

Коли час міняти

Колектор замінюють, якщо двигун не тримає холості оберти, самочинно розкручується після прогрівання, перестає реагувати на гвинт якості суміші або якщо на фланцях з'явилися тріщини, забоїни й темні сліди підтравлювання. Типові причини заміни — зірвана різьба, поведений від перетягування фланець і розбиті отвори під шпильки після багаторазового зняття карбюратора для чищення.

Встановлення

Очистіть привалочні площини головки циліндра та карбюратора від залишків старих прокладок, поставте нові прокладки з обох боків і затягуйте гайки навхрест, рівномірно та без надмірного зусилля — алюмінієвий фланець не терпить перетягування. Після складання запустіть мотор і перевірте обидва стики на підсмоктування повітря: короткочасна зміна обертів під час обробки стику очисником вкаже на нещільність. Холості оберти й якість суміші регулюйте лише після того, як з'єднання визнані герметичними.
