Патрубок карбюратора Alpha алюминиевый AMG (впускной коллектор)

Патрубок карбюратора (впускной коллектор) Alpha, алюминий AMG

Впускной коллектор соединяет карбюратор с впускным окном головки цилиндра и отвечает за герметичный проход топливно-воздушной смеси в двигатель мопеда Alpha. От состояния этого соединения напрямую зависят ровный холостой ход, отклик на ручку газа и стабильность мотора на переходных режимах: малейшая неплотность на стыке обедняет смесь и приводит к плавающим оборотам.

Конструкция

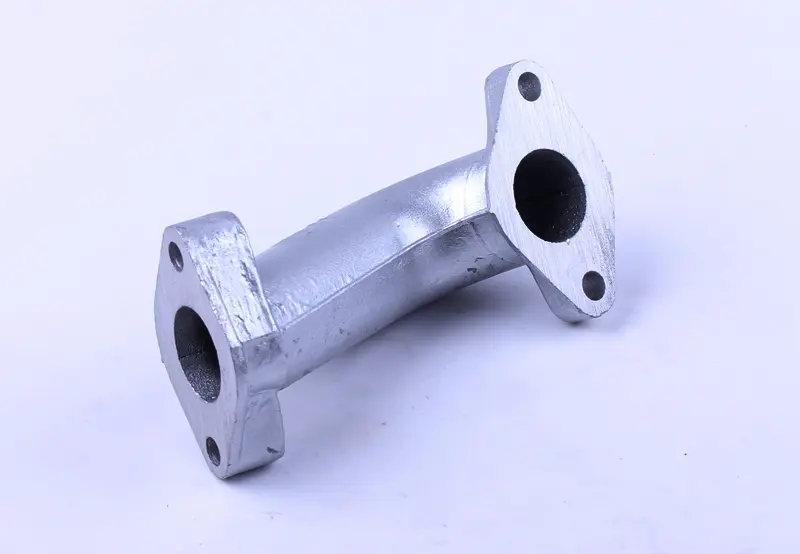

Деталь отлита из алюминиевого сплава единым изогнутым каналом с двумя фланцами по краям. Каждый фланец имеет два крепежных отверстия под штатные шпильки: один прижимается к головке цилиндра, второй принимает карбюратор. Изгиб и вынос канала задают заводское положение карбюратора относительно двигателя, поэтому его корпус не упирается в раму, а воздушный фильтр становится на место без переделок.

Алюминий держит нагрев от головки цилиндра и постоянную вибрацию одноцилиндрового четырехтактника, не размягчаясь и не теряя геометрию — в отличие от эластичных вставок, которые за пару сезонов дубеют и растрескиваются от бензина и температуры. Ровные привалочные плоскости фланцев прижимают прокладки по всему периметру, а жесткий литой корпус не проседает при затяжке гаек.

Преимущества

• Литой алюминиевый корпус сохраняет геометрию при нагреве и вибрации — стык с головкой не расходится, и смесь не обедняется по мере прогрева двигателя.
• Жесткие фланцы с ровными плоскостями дают равномерный прижим прокладок с обеих сторон, что удерживает ровный холостой ход после регулировки.
• Металл не стареет от бензина и температурных циклов, поэтому ресурс детали считается сезонами, а не месяцами эксплуатации.
• Крепление на две шпильки с каждой стороны повторяет заводскую схему, поэтому сборка выполняется обычным ключом без подгонки и доработки посадочных мест.

Как подобрать

Перед покупкой снимите старый коллектор и сверьте с ним три размера: внутренний диаметр канала, межцентровое расстояние отверстий на каждом фланце и общую длину вместе с углом изгиба. Диаметр канала должен совпадать с диффузором карбюратора или быть чуть больше: заниженное сечение душит мотор на высоких оборотах, а слишком большое создает ступеньку на стыке и завихрения потока. У мопедов серии Alpha и родственных моделей с горизонтальными четырехтактными двигателями посадочные размеры отличаются в зависимости от объема, поэтому замер по снятой детали надежнее подбора по одному названию модели.

Когда пора менять

Коллектор меняют, если двигатель не держит холостые обороты, самопроизвольно раскручивается после прогрева, перестает реагировать на винт качества смеси или если на фланцах появились трещины, забоины и темные следы подтравливания. Типичные причины замены — сорванная резьба, поведенный от перетяжки фланец и разбитые отверстия под шпильки после многократного снятия карбюратора для чистки.

Установка

Очистите привалочные плоскости головки цилиндра и карбюратора от остатков старых прокладок, поставьте новые прокладки с обеих сторон и затягивайте гайки крест-накрест, равномерно и без чрезмерного усилия — алюминиевый фланец не терпит перетяжки. После сборки запустите мотор и проверьте оба стыка на подсос воздуха: кратковременное изменение оборотов при обработке стыка очистителем укажет на неплотность. Холостой ход и качество смеси регулируйте только после того, как соединения признаны герметичными.
