Заспокоювач ланцюга ГРМ 4T GY6-50 (139QMB) AMG, комплект 2 шт

Заспокоювач ланцюга ГРМ 4T GY6-50 (139QMB) AMG

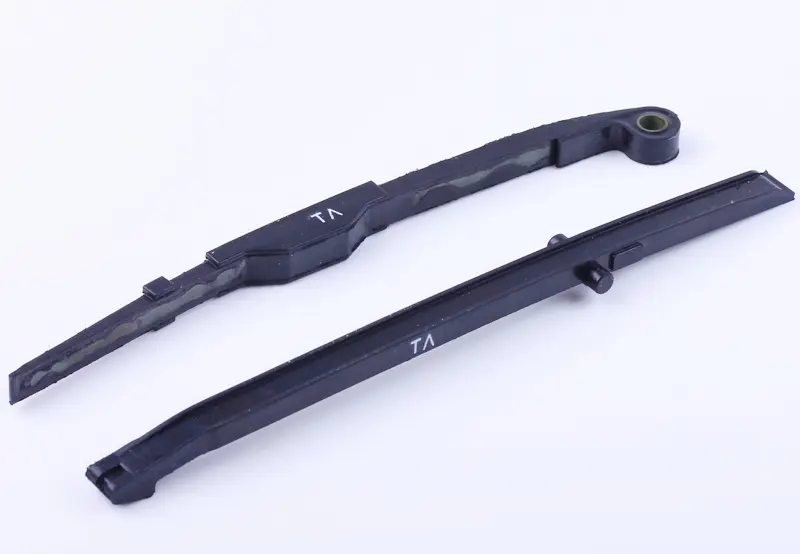

Комплект напрямних елементів ланцюга газорозподільного механізму для чотиритактних скутерних двигунів родини GY6 об'ємом 50 см³. До набору входять дві деталі — нерухома напрямна планка та рухомий башмак натягувача з вушком під вісь. Працюючи разом, вони задають ланцюгу ГРМ точну траєкторію між зірочкою колінчастого вала та зірочкою розподільного вала, гасять коливання гілок ланцюга й не дають йому бити по стінках ланцюгової шахти.

Обидві планки виготовлені з чорного полімеру та мають поздовжній жолоб, у якому йде ланцюг: такий профіль утримує його від бокового сходу й водночас зменшує шум приводу. Башмак натягувача зігнутий, із потовщеною середньою частиною та металевою втулкою в отворі кріплення — втулка бере на себе навантаження від осі й захищає пластик від розбивання посадкового отвору. Пряма напрямна планка має бічні фіксатори та посадкові виступи, завдяки яким стає у штатні місця картера й головки без додаткового кріплення.

Коли міняють напрямні ланцюга ГРМ

Пластик напрямних зношується поступово: ланцюг пропилює в жолобі канавку, кромки стираються, а після перегріву або тривалої роботи на брудному мастилі матеріал стає крихким і починає кришитися. Перші ознаки — металеве стрекотіння та деренчання у верхній частині двигуна на холостих обертах, яке не зникає після обслуговування натягувача, а також ланцюг, вибраний натягувачем майже на повний хід. Уламки старої планки небезпечні тим, що потрапляють у мастильний тракт і під зірочки, тому під час зняття клапанної кришки напрямні завжди оглядають разом із ланцюгом і механізмом натягу.

Як підібрати та встановити

• Порівняйте нові деталі зі знятими: довжина, вигин профілю, розташування вушка та бічних фіксаторів мають збігатися.
• Переконайтеся, що мотор належить до серії GY6 50 (139QMB) — на 125 і 150 см³ застосовують довші напрямні іншої форми.
• Міняйте напрямні разом із ланцюгом ГРМ, а за наявності виробітку — і з натягувачем: розтягнутий ланцюг швидко пропиляє новий пластик.
• Башмак встановлюють так, щоб плунжер натягувача впирався в його тильний майданчик, а жолоб був повернутий до ланцюга.
• Перед затягуванням кришки виставте мітки колінчастого й розподільного валів і перевірте, що ланцюг не перескочив на зірочках.

Переваги

• Металева втулка у вушку башмака сприймає навантаження від осі, тож кріпильний отвір не розбивається, а деталь довше тримає правильне положення.
• Глибокий жолоб по всій довжині обох планок утримує ланцюг від бокового сходу й помітно зменшує шум приводу розподільного вала.
• Обидві точки контакту ланцюга закриваються за одне розбирання — геометрія приводу ГРМ відновлюється повністю, без повторного розкриття двигуна за короткий час.

Набір беруть для планового ремонту верхньої частини двигуна, усунення стуку ланцюга та будь-якого втручання у привід розподільного вала. Замінити пластикові напрямні простіше й швидше, ніж потім перебирати мотор через перескочений ланцюг чи загнуті клапани, тому комплект часто тримають про запас для скутерів, які їздять містом короткими поїздками з частими запусками — саме в такому режимі напрямні виробляються найшвидше.
