Зірочки приводу колінвала та маслонасоса 4T GY6 50 ST, пара

Зірочки приводу колінвала та маслонасоса 4T GY6 50 ST — пара зубчастих деталей для ремонту внутрішнього приводу двигуна скутера. Позначення 4T вказує на чотиритактний двигун. Комплект використовують для заміни зношених зірочок: стан зубців і посадки впливає на передавання обертання, а справний привод маслонасоса потрібен для подавання оливи до деталей двигуна, що труться.

Будова комплекту

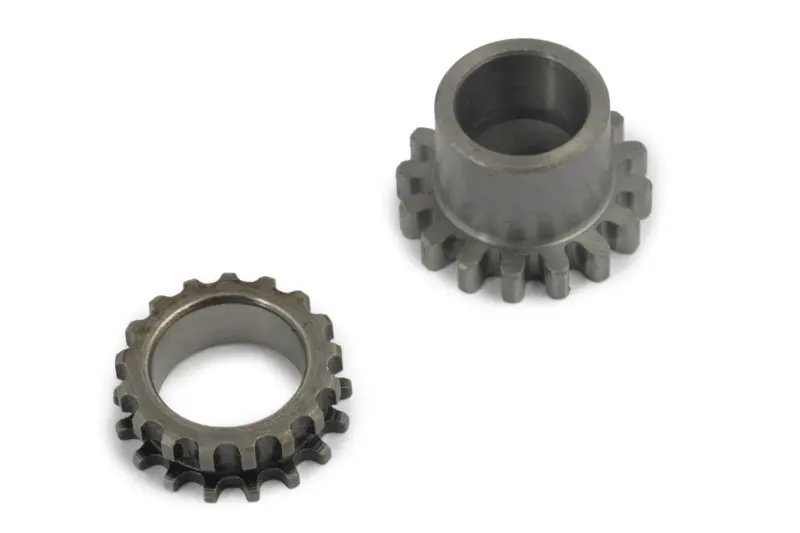

Пара складається із зірочки колінвала та зірочки приводу маслонасоса. Одна деталь має високу циліндричну маточину, друга — низький кільцевий корпус. В обох є центральний посадковий отвір і зовнішні зубці. Така різниця у формі потребує уважного порівняння зі знятими деталями: значення мають висота маточини, положення зубчастого вінця та поверхні, якими зірочка прилягає до інших частин механізму.

Ознаки зношення

Зірочки замінюють, коли на зубцях є відколи, тріщини, нерівномірне спрацювання або помітне загострення профілю. Пошкоджений посадковий отвір також є причиною для заміни. Зношені зубці гірше взаємодіють із ланцюгом і прискорюють його спрацювання. Сторонній шум під час роботи приводу — привід оглянути механізм, проте визначати несправну деталь лише за звуком не варто.

Сліди прокручування та розбита посадка потребують перевірки вала: нова зірочка не відновить пошкоджену посадкову поверхню. Разом із приводом огляньте ланцюг і перевірте, чи вільно обертається маслонасос. Заїдання насоса перевантажує привод. Якщо ланцюг істотно зношений, його замінюють разом із пошкодженими зірочками, інакше він швидше спрацює зубці нових деталей.

Що перевірити під час підбору

Зіставте кожну зірочку зі знятою окремо. Порахуйте зубці, порівняйте їхній профіль, виміряйте зовнішній діаметр вінця, посадковий отвір, загальну висоту та виступ маточини. Зверніть увагу на уступи, канавки й передбачений конструкцією спосіб фіксації. Навіть близькі за зовнішнім діаметром деталі можуть мати різне положення вінця, через що ланцюг працюватиме з перекосом.

Перед вимірюванням очистьте поверхні від оливи та відкладень. Якщо стара посадка сильно спрацьована, додатково звірте розміри з валом і ремонтною документацією двигуна. Не намагайтеся припасувати отвір розточуванням чи ударами. Порушена посадка може спричинити люфт, прокручування зірочки або пошкодження вала під час монтажу.

На що зважати при заміні

Перш ніж знімати деталі, зафіксуйте їхнє розташування, орієнтацію та порядок дистанційних шайб і фіксаторів. Під час складання дотримуйтеся цього порядку та вимог ремонтної документації. Для з'єднання із запресовуванням потрібні відповідна оправка й опора: зусилля не слід передавати через зубці. Пошкоджені фіксатори та порушені ущільнення знятих кришок замініть.

Після складання перевірте надійність фіксації, посадку зірочок і положення ланцюга на вінцях. Механізм має обертатися вільно, без заїдання та зачіпання сусідніх деталей. Роботу системи змащування перевіряють за процедурою для двигуна. Неправильно підібраний або зібраний привод маслонасоса може порушити подавання оливи, тому двигун із заїданням чи помилками складання приводу запускати не можна.
