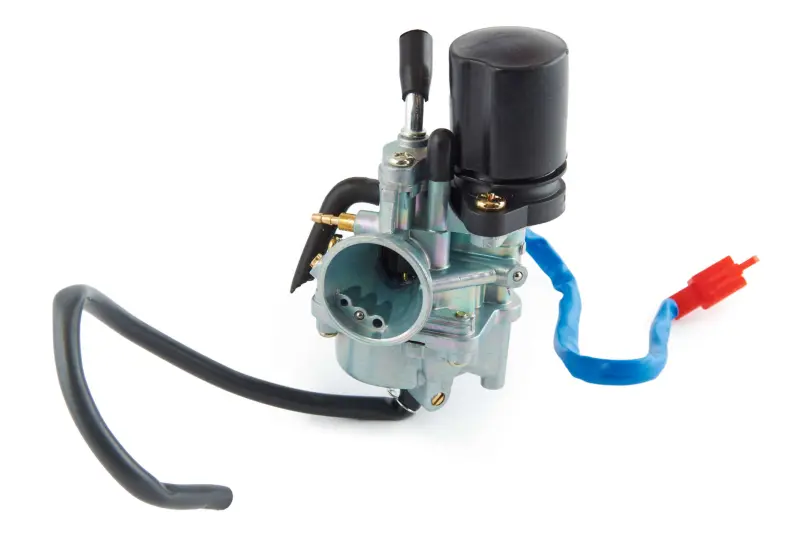

Карбюратор Yamaha JOG 50 3KJ AMG

Карбюратор Yamaha JOG 50 3KJ AMG змішує паливо з повітрям і дозує подачу суміші до двигуна скутера відповідно до положення ручки газу. Він стоїть між впуском двигуна та патрубком повітряного фільтра. Справні канали, запірний механізм і рухомі деталі карбюратора потрібні для запуску, рівного холостого ходу та передбачуваної реакції двигуна на відкривання газу.

Будова карбюратора

Знизу корпусу розташована поплавкова камера, збоку — штуцери й регулювальні гвинти, зверху — ввід троса газу. Пусковий збагачувач має провід із роз'ємом. У поплавковій камері підтримується запас палива для дозувальних каналів, а пусковий пристрій допомагає готувати суміш для холодного запуску. Розташування підключень впливає на монтаж: трос, шланги та провід мають діставати до своїх місць без натягу й різких перегинів.

Ознаки несправності

Карбюратор перевіряють, коли двигун важко запускається, не тримає холостих обертів, працює з провалами при додаванні газу або коли з'являються підтікання бензину та перелив. Однак такі прояви можуть бути спричинені й негерметичністю впуску чи перебоями з надходженням палива. Міняти весь карбюратор доцільно за пошкодженого корпусу, зірваної різьби, зношених посадок рухомих деталей або коли очищення та заміна обслуговуваних частин уже не усувають несправність.

Як перевірити відповідність

Почніть зі з'єднань зі впуском і повітряним фільтром. Порівняйте зі знятою деталлю спосіб кріплення, посадкові діаметри, довжину приєднувальних ділянок і місце, яке займає корпус. Якщо посадка не підходить, герметично зібрати впуск буде складно. Надмірне затягування хомута не виправляє невідповідність розмірів і може пошкодити патрубок.

• Зіставте кріплення троса газу та його робочий хід. Заслінка має повністю відкриватися й повертатися в закрите положення без заїдання.
• Перевірте кількість, призначення та напрямок штуцерів, щоб не переплутати підключення шлангів.
• Порівняйте роз'єм пускового пристрою та розташування контактів. Для проводу потрібен шлях прокладання без контакту з гарячими й рухомими частинами.
• Переконайтеся, що корпус не впирається в сусідні деталі, а до регулювальних гвинтів і поплавкової камери можна дістатися після монтажу.

Заміна та перше налаштування

Знімайте карбюратор на охололому двигуні, попередньо припинивши надходження палива до нього. Очистьте з'єднання зовні, злийте залишки бензину у відповідну ємність і позначте, куди під'єднаний кожен шланг. Переставляючи трос, огляньте його наконечник і перевірте легкість руху. Разом із карбюратором варто оглянути впускний патрубок, ущільнення, хомути та паливний шланг. Тріщини й втрата пружності — привід замінити ці деталі під час складання.

Встановіть корпус без перекосу, під'єднайте шланги та роз'єм. Перевірте, чи вільно повертається ручка газу, зокрема при повороті керма в обидва боки. Після відновлення подачі палива огляньте з'єднання та поплавкову камеру на підтікання. Остаточне регулювання виконують на прогрітому двигуні за вимогами його обслуговування. Неправильне налаштування або підсмоктування повітря змінюють склад суміші: можливі зупинки двигуна, зайва витрата палива чи перегрів через надто бідну суміш.
