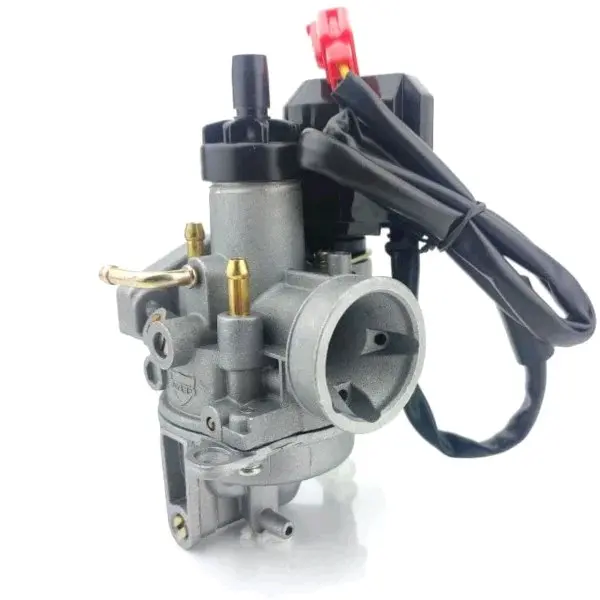

Карбюратор для Honda Dio AF34/AF35

Карбюратор для Honda Dio AF34/AF35

Карбюратор призначений для 50-кубових двотактних скутерів Honda Dio з позначеннями рами AF34 та AF35. Він дозує пальне й повітря, готуючи суміш для запуску двигуна, холостого ходу та зміни обертів під час відкривання газу. Така деталь підходить для відновлення штатної паливної системи, коли очищення й регулювання попереднього карбюратора вже не забезпечують стабільного результату або його корпус, канали, поплавковий механізм чи посадкові поверхні пошкоджені.

Конструкція та принцип дії

У корпусі поєднані повітряний канал із дифузором, дросельна заслінка, поплавкова камера, регулювальні гвинти та штуцери для приєднання магістралей. Електричний пусковий збагачувач із двоконтактним роз’ємом бере участь у підготовці суміші під час холодного запуску, а після прогрівання двигун переходить до звичайного режиму живлення. Поплавкова камера підтримує запас пального для дозування, дросельна заслінка змінює прохідний переріз за командою ручки газу, а жиклери визначають подачу у відповідних режимах.

Справний і правильно налаштований карбюратор допомагає отримати впевнений запуск, рівний холостий хід та передбачувану реакцію двигуна на газ. Подібні прояви несправності також можуть виникати через підсмоктування повітря, забруднений фільтр, недостатню подачу пального, несправний вакуумний кран, запалювання або зношення двигуна. Перед заміною доцільно перевірити ці системи: встановлення нової деталі не усуває проблем, що не пов’язані з дозуванням суміші.

Що звірити під час вибору

Позначень AF34/AF35 недостатньо для підбору лише за назвою моделі. На скутерах цього сімейства трапляються карбюратори з різними прохідними розмірами, тому нову деталь порівнюють зі знятою за геометрією та підключеннями. Найважливіші точки перевірки — сторона впускного патрубка, з’єднання з корпусом повітряного фільтра, розташування кріплень, тип приводу дроселя та роз’єм пускового збагачувача.

• Модель скутера: код рами має відповідати AF34 або AF35.
• Посадка: порівняйте відстань між кріпленнями, діаметр і форму з’єднання з впускним патрубком.
• Повітряний тракт: перевірте зовнішній і внутрішній діаметри сторони, що з’єднується з фільтром.
• Керування: зіставте кріплення троса газу, напрямок його підведення та вільний хід заслінки.
• Підключення: розташування паливного, вакуумного й інших штуцерів, а також форма електричного роз’єму мають відповідати штатній схемі.

Монтаж і початкове налаштування

Перед монтажем очищають посадкове місце та впускний тракт, перевіряють стан патрубків, хомутів і ущільнювальних поверхонь. Карбюратор встановлюють без перекосу, після чого приєднують магістралі, трос газу та роз’єм збагачувача. Трос повинен рухати заслінку плавно й дозволяти їй повністю повертатися у вихідне положення. Шланги прокладають без перегинів і контакту з гарячими чи рухомими деталями.

Після подавання пального перевіряють з’єднання на відсутність підтікань. Двигун запускають, прогрівають і налаштовують холостий хід та склад суміші відповідно до конфігурації скутера. Після регулювання ще раз контролюють повернення ручки газу, сталість обертів і герметичність підключень. Якщо двигун доопрацьований, установлено інший повітряний фільтр, випуск або циліндропоршневу групу, штатні налаштування можуть не підійти — тоді потрібні індивідуальний підбір жиклерів і професійне налаштування.

Цей карбюратор обирають як ремонтне рішення для Honda Dio AF34/AF35 зі штатною схемою підключення. Точне звіряння розмірів і розташування всіх приєднань до монтажу допомагає уникнути переробок та отримати коректну роботу паливної системи після налаштування.
