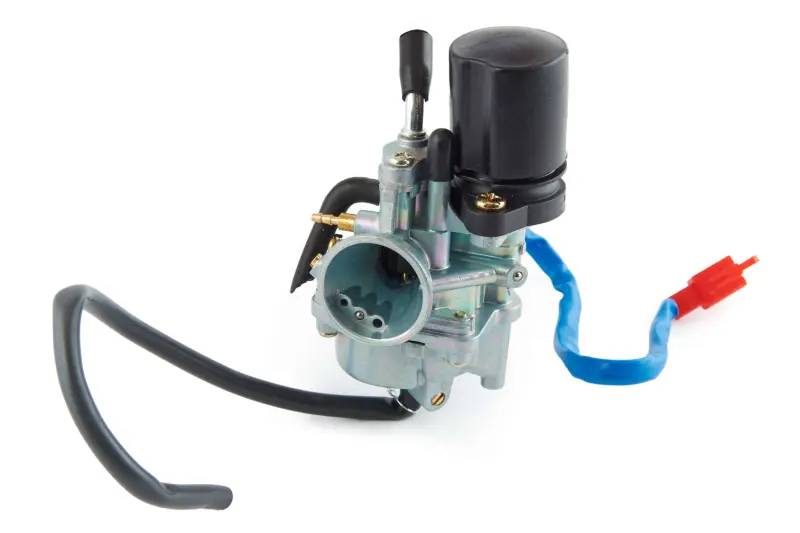

Карбюратор Yamaha JOG 50 3KJ AMG

Карбюратор Yamaha JOG 50 3KJ AMG готовит топливно-воздушную смесь для двигателя скутера и дозирует её подачу при изменении положения ручки газа. От состояния его каналов, запорного механизма и подвижных деталей зависят запуск, устойчивость холостого хода и отклик на газ. Его устанавливают между впуском двигателя и патрубком воздушного фильтра.

Конструкция и работа

В нижней части корпуса находится поплавковая камера, сбоку расположены штуцеры и регулировочные винты, сверху — ввод троса газа. Предусмотрен пусковой обогатитель с проводом и разъёмом. Поплавковая камера поддерживает запас топлива для дозирующих каналов, а пусковое устройство участвует в приготовлении смеси при холодном запуске. При подборе имеют значение не только форма корпуса, но и расположение подключений: шланги и трос должны подходить к своим местам без натяжения и перегибов.

Когда нужна замена

Повод проверить карбюратор — затруднённый запуск, нестабильный холостой ход, провалы при открытии газа, подтекание бензина или повторяющийся перелив. Эти симптомы сами по себе не означают, что требуется новый карбюратор: похожее поведение бывает при подсосе воздуха и нарушении подачи топлива. Замена целиком оправдана при повреждении корпуса, сорванной резьбе, износе посадок подвижных деталей либо неисправности, которую уже не удаётся устранить очисткой и заменой обслуживаемых частей.

Что сверить при подборе

Сравните снятый карбюратор с заменой по креплению к впуску и соединению с воздушным фильтром. Проверьте посадочные диаметры, длину соединительных участков и свободное место вокруг корпуса. Неподходящая посадка мешает герметично закрепить деталь, а попытка компенсировать разницу чрезмерной затяжкой хомута может повредить патрубок.

• Сопоставьте ввод троса газа, способ его фиксации и необходимый ход: заслонка должна полностью закрываться и открываться без заедания.
• Проверьте число, назначение и направление штуцеров, чтобы правильно подключить шланги.
• Сверьте разъём пускового устройства, расположение контактов и возможность уложить провод вдали от горячих и движущихся частей.
• Убедитесь, что после установки остаётся доступ к регулировочным винтам и нижней части корпуса.

Установка и проверка

Работайте на остывшем двигателе, исключив поступление топлива к снимаемому карбюратору. Очистите места соединений снаружи, слейте остатки бензина в подходящую ёмкость и отметьте подключение каждого шланга. При переносе троса проверьте его наконечник и свободное перемещение. Заодно осмотрите впускной патрубок, уплотнения, хомуты и топливный шланг; растрескавшиеся или потерявшие упругость детали стоит заменить.

Закрепите карбюратор без перекоса, подключите шланги и разъём, затем проверьте возврат ручки газа при разных положениях руля. После подачи топлива убедитесь, что соединения и поплавковая камера сухие. Окончательную настройку выполняют на прогретом двигателе по требованиям его обслуживания. Неверная регулировка или негерметичный впуск нарушают состав смеси: двигатель может глохнуть, расходовать лишнее топливо либо перегреваться при слишком бедной смеси.
