Электроклапан карбюратора Yamaha Jog 50 BBC-2

Электроклапан карбюратора Yamaha Jog 50 BBC-2

Электроклапан BBC-2 предназначен для карбюраторной системы скутера Yamaha Jog 50 и выполняет функцию автоматического пускового обогатителя. Деталь помогает подготовить более насыщенную топливовоздушную смесь при холодном запуске, а по мере прогрева двигателя переводит пусковой канал в обычный режим. Благодаря этому водителю не требуется отдельно управлять рычагом обогатителя перед запуском и после начала движения.

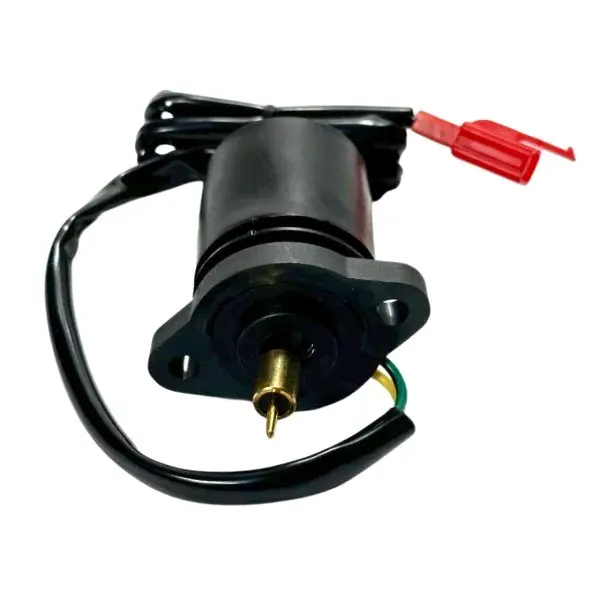

Клапан устанавливается непосредственно на карбюратор. Его конструкция включает цилиндрический корпус, выдвижной шток с иглой, двухточечный крепежный фланец и провод для подключения. Игла взаимодействует с каналом пускового обогащения: на холодном двигателе канал обеспечивает дополнительное обогащение, а после подачи питания и прогрева механизма шток постепенно выдвигается и ограничивает этот канал. Процесс происходит не мгновенно, поэтому работа двигателя в первые минуты после запуска может отличаться от режима полностью прогретого мотора.

Когда требуется проверка электроклапана

Состояние пускового обогатителя имеет смысл проверить, если холодный двигатель запускается с трудом, неустойчиво работает в начале прогрева либо после прогрева сохраняются признаки чрезмерно богатой смеси. Заклинивание иглы в одном положении может не позволить активировать пусковой канал или, наоборот, оставить обогащение включенным дольше необходимого. Такие проявления не всегда вызваны только клапаном: похожие симптомы встречаются при загрязнении каналов карбюратора, нарушении его регулировки, проблемах с подачей топлива или контактом в проводке. Поэтому перед заменой полезна комплексная диагностика карбюратора и подключения.

Что сверить при подборе

• Модель техники: изделие заявлено для Yamaha Jog 50, однако внутри семейства встречаются разные модификации карбюраторов и пусковых обогатителей.
• Посадочная конструкция: у этой версии предусмотрен фланец с двумя крепежными отверстиями. Форма фланца, расположение отверстий и положение корпуса должны соответствовать снятой детали.
• Размер посадочного места: необходимо сопоставить диаметр цилиндрической части и глубину ее установки в карбюратор. Даже внешне близкие клапаны могут отличаться этой зоной.
• Игла и шток: сравнивают форму, длину и начальное положение иглы. Эти параметры определяют, сможет ли клапан правильно перекрывать пусковой канал.
• Подключение: проверяют количество и исполнение проводов, тип контактных окончаний и расположение кабеля относительно карбюратора.

Обозначение BBC-2 следует учитывать вместе с конструкцией штатной детали. Одного упоминания Yamaha Jog 50 недостаточно для безошибочного выбора, поскольку для скутеров этой серии применялись разные варианты автоматического обогатителя. Если старый клапан сохранился, наиболее надежный способ подбора — сопоставить обе детали по посадочной части, фланцу, игле и подключению до начала монтажа.

Установка и проверка работы

Перед установкой очищают место сопряжения с карбюратором и проверяют состояние предусмотренного конструкцией уплотнения. Иглу нельзя сгибать, вытягивать вручную или нагружать сбоку. Корпус устанавливают без перекоса, после чего равномерно фиксируют через оба отверстия фланца. Крепеж не следует затягивать с избыточным усилием: важно сохранить правильное положение корпуса и не повредить карбюратор. Провод прокладывают так, чтобы он не касался горячих деталей, не натягивался при вибрации и не мешал подвижным деталям скутера.

После монтажа оценивают холодный запуск, устойчивость первых минут работы и переход к обычному режиму после прогрева. Проверку проводят на исправном и чистом карбюраторе с надежным электрическим контактом. Правильно подобранный BBC-2 восстанавливает штатное автоматическое управление пусковым обогащением Yamaha Jog 50 и подходит для ремонта, когда установленный клапан заклинил, поврежден либо перестал корректно изменять положение иглы.
