Електростартер 2T TB50, Suzuki RUN VDK

Електростартер 2T TB50, Suzuki RUN VDK призначений для запуску двотактного двигуна скутера. Він перетворює енергію акумулятора на обертання та через пусковий привод прокручує колінвал, доки двигун не почне працювати самостійно. Його встановлюють замість несправного пускового електромотора, якщо відновлювати старий недоцільно або пошкоджено його корпус чи внутрішні деталі.

Конструкція та ознаки несправності

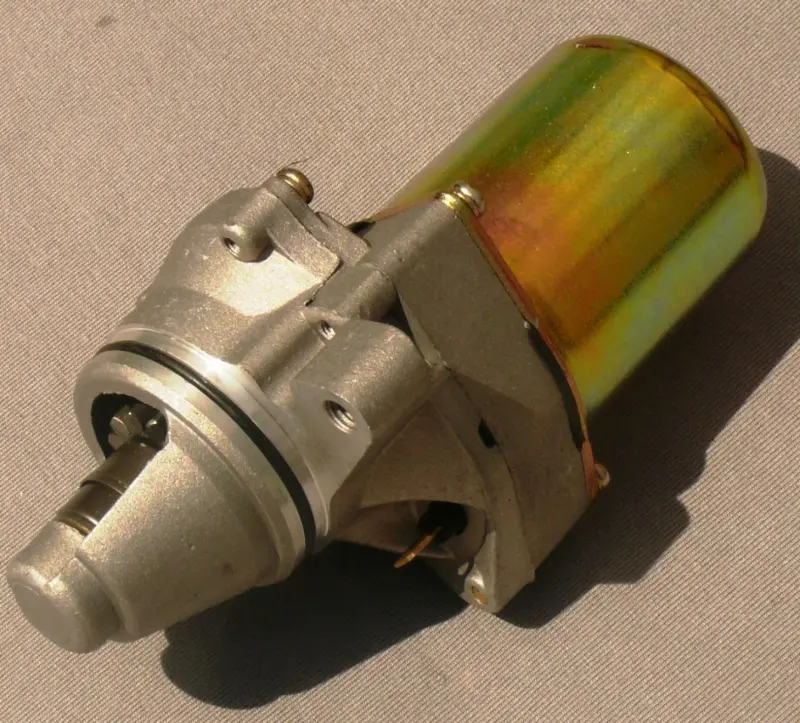

Електромотор має циліндричний корпус, передню частину з кріпильними виступами та вихідний вал. На посадочній ділянці розташоване ущільнювальне кільце. Для встановлення мають збігатися не лише обриси корпусу, а й розташування кріплень, геометрія посадки та з’єднання вала з приводом. Саме ці деталі визначають, чи стане стартер на місце та чи зможе передавати обертання без заїдання.

Повільне прокручування, робота з перервами, сторонній скрегіт або відсутність обертання за справного керування запуском — приводи перевірити стартер. Причиною відмови можуть бути зношені щітки, пошкоджені обмотки чи заїдання опор вала. Водночас клацання реле ще не доводить несправність електромотора. Перш ніж міняти його, варто виключити розряджений акумулятор, поганий контакт проводів і несправність пускового привода.

Як підібрати заміну

Покладіть поруч знятий стартер і деталь для заміни та порівняйте передню частину корпусу, кріпильні отвори й посадочний діаметр. Звірте довжину та профіль виступу вала, місце ущільнення, розташування електричного підключення. Переконайтеся, що для корпусу електромотора вистачає місця. Зовнішня подібність не виключає відмінностей, через які вал не з’єднається з приводом або кріплення не стануть без перекосу.

• Зіставте позначення двигуна та маркування знятого стартера з документацією скутера.
• Перевірте відстані між кріпленнями й глибину посадки; потрібні розміри знімайте зі старої деталі.
• Уточніть відповідність підключення та робочих електричних параметрів вимогам системи запуску.
• Огляньте частину привода, з якою з’єднується стартер: її зношення може завадити роботі нового електромотора.

Встановлення

Роботу починають із вимкнення запалювання та від’єднання акумулятора, спершу мінусової клеми. Перед зняттям запам’ятайте прокладання проводу й розташування кріплень. Очистьте місце встановлення, перевірте ущільнення та прилеглі поверхні. Огляньте доступні частини пускового привода, щоб не залишити пошкоджене зачеплення поруч із новим стартером. Ущільнення з надривами або деформацією замінюють відповідним.

Корпус повинен входити в посадку без перекосу; не використовуйте болти, щоб силоміць притягнути його на місце. Дотримуйтеся порядку й моменту затягування з керівництва техніки. Закріпіть провід без натягу та контакту з рухомими деталями. Після під’єднання акумулятора зробіть коротку перевірку запуску. Якщо чути скрегіт, вал заїдає або гріється з’єднання, припиніть перевірку та з’ясуйте причину. Помилка в підборі вала чи посадки може пошкодити привод і кріплення, а тривале прокручування без пауз перегріває електромотор.
