Электростартер 2T TB50, Suzuki RUN VDK

Электростартер 2T TB50, Suzuki RUN VDK предназначен для запуска двухтактного двигателя скутера. Он преобразует энергию аккумулятора во вращение и через привод запуска проворачивает коленвал до начала самостоятельной работы двигателя. Такой стартер нужен при замене неисправного пускового электромотора: когда восстановление старого узла нецелесообразно или его корпус и внутренние детали повреждены.

Устройство и работа

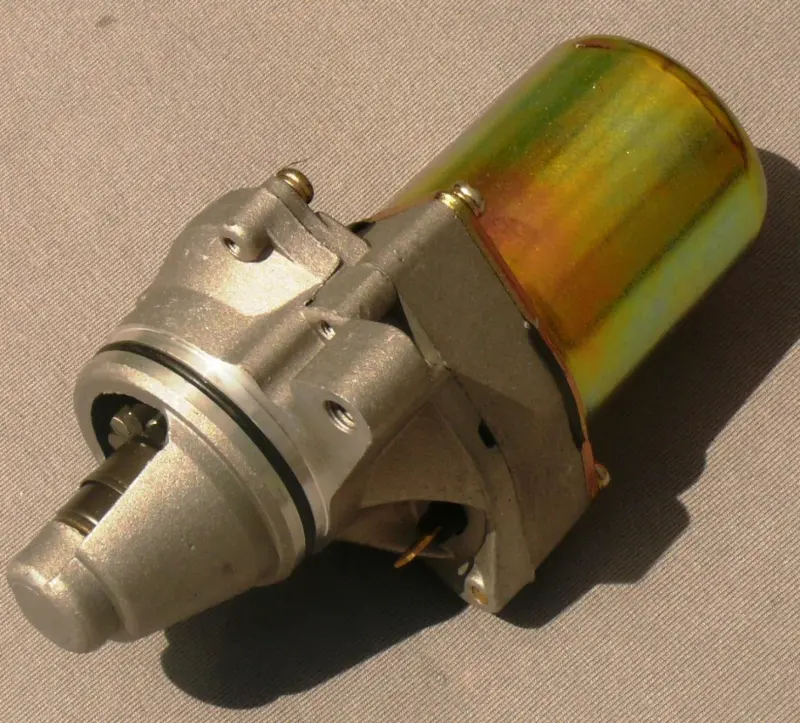

Стартер имеет цилиндрический корпус электромотора и переднюю часть с крепёжными выступами. В передней части расположен выходной вал, а по окружности посадочного участка установлено уплотнительное кольцо. При подборе важны взаимное расположение этих частей и геометрия посадки: корпус должен занять своё место, крепления — совпасть, а вал — правильно соединиться с приводом запуска.

Повод проверить стартер — медленное или прерывистое вращение, отсутствие реакции при исправном управлении запуском, посторонний скрежет. Износ щёток, повреждение обмоток и заедание опор вала могут привести к отказу электромотора. Однако щелчок реле или тяжёлое прокручивание сами по себе ещё не указывают на необходимость замены стартера: похожие симптомы дают разряженный аккумулятор, плохие контакты и неисправность привода.

Что сверить при подборе

Сравните новый стартер со снятым по форме переднего корпуса, расположению креплений и посадочному диаметру. Проверьте длину и профиль выступающей части вала, место уплотнения, положение электрического подключения и свободное пространство для цилиндрического корпуса. Даже небольшое несовпадение может помешать установке либо нарушить зацепление привода. Одного сходства корпуса для выбора недостаточно.

• Сверьте обозначение двигателя и маркировку старого стартера с документацией техники.
• Сопоставьте расстояния между креплениями и глубину посадки; при необходимости снимите размеры со старой детали.
• Проверьте соответствие подключения и рабочих электрических параметров требованиям системы запуска.
• Осмотрите ответную часть привода: изношенное зацепление не восстановится от замены одного электромотора.

Замена и проверка

Стартер снимают при выключенном зажигании, предварительно отключив аккумулятор, начиная с минусовой клеммы. До разборки запомните положение провода и крепежа. Очистите место посадки, осмотрите уплотнение, ответные поверхности и доступные детали привода. Повреждённое уплотнение заменяют подходящим, а изношенные сопряжённые детали устраняют как причину повторной неисправности.

Устанавливайте стартер без перекоса и не подтягивайте его крепёжными болтами, если корпус не входит в посадку свободно. Затяжку выполняют по руководству техники; провод закрепляют так, чтобы он не натягивался и не касался движущихся частей. После подключения аккумулятора проверьте запуск коротким включением. Скрежет, заедание или нагрев соединения требуют остановить проверку. Неверная посадка и неподходящий вал могут повредить крепления и привод, а длительные попытки запуска перегревают электромотор.
