Стоп-сигнал у зборі Honda DIO AF-34/35 VDK

Стоп-сигнал у зборі для Honda DIO AF-34/35 розташовується позаду скутера та сповіщає про гальмування тих, хто їде слідом. Ліхтар замінюють після удару, через тріщини корпусу чи розсіювача або зламані кріплення. Заміна вузла у зборі доречна, коли пошкоджено одразу кілька частин і встановлення нової лампи вже не відновить його справність.

Будова ліхтаря

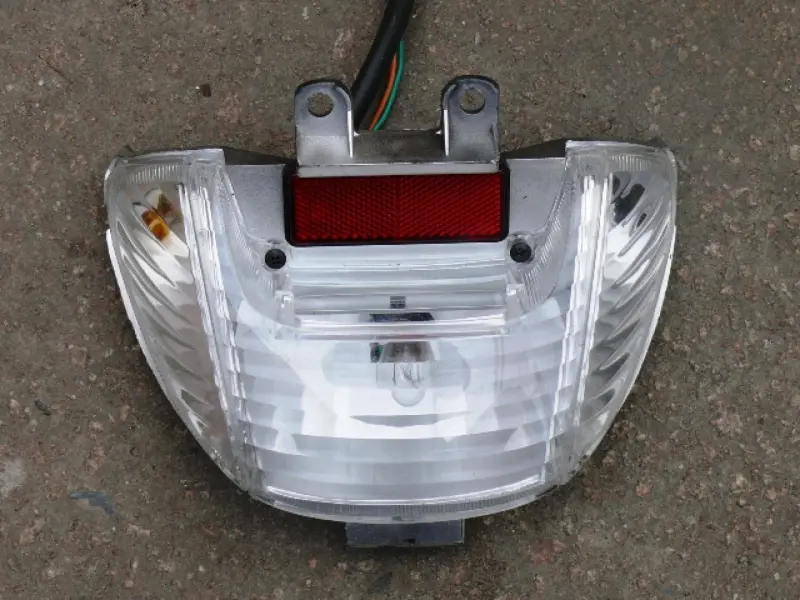

Широкий прозорий розсіювач має рельєфну поверхню та бічні секції. Над ним розміщений червоний прямокутний світлоповертач, зверху є два кріпильні вушка з отворами, а з корпусу виходять дроти. Для правильної посадки в заднє облицювання потрібно зіставити не лише обриси розсіювача, а й глибину корпусу, точки кріплення та місце виходу проводки.

Світлоповертач відбиває світло, яке на нього падає, тоді як стоп-сигнал має вмикатися під час гальмування. Тому цілий червоний відбивач ще не свідчить про справність сигналу. Прозорий розсіювач не визначає колір увімкненого світла: після підключення перевіряють, як саме світиться ліхтар і чи правильно він реагує на натискання гальма.

Ознаки пошкодження

Крізь тріщини та відколи всередину потрапляють вода й бруд. Коли ламаються кріпильні вушка, ліхтар зміщується та торохтить на нерівній дорозі. Пошкодження розсіювача впливають на розподіл світла. Волога всередині, потемнілі контакти або оплавлення біля лампи — привід оглянути вузол. Якщо корпус не пошкоджений, а сигнал не працює, спочатку перевірте лампу, патрон, з’єднання дротів і вимикачі стоп-сигналу: заміна самого ліхтаря не усуне несправність в іншому місці.

Як підібрати заміну

Порівняйте демонтований ліхтар із новим за контуром, розташуванням отворів і формою нижнього виступу. Перевірте, чи відповідає корпус отвору в облицюванні, чи достатньо простору позаду та чи зручно прокласти дроти до місця підключення. Якщо задню частину скутера переробляли, самої назви моделі замало: орієнтуйтеся також на фактичні кріплення та встановлене облицювання.

Зіставте роз’єм, кількість контактів, розміщення патронів і спосіб закріплення ламп. Потрібні параметри ламп перевіряють за документацією скутера та позначеннями на знятих деталях. Колір ізоляції не варто використовувати як єдину підказку для з’єднання дротів — призначення контактів звіряють зі схемою. Помилка підключення може спричинити відсутність сигналу, неправильне вмикання світла або коротке замикання.

Монтаж без перекосу

Вимкніть запалювання та від’єднайте живлення, перш ніж працювати з проводкою. Забезпечте доступ до кріплень, роз’єднайте підключення й зніміть старий ліхтар, притримуючи його рукою. Поруч огляньте місця кріплення на скутері, гвинти, ущільнення та дроти біля корпусу. Пошкоджені з’єднання й зношені ущільнення доцільно відновити під час цієї ж роботи.

Спершу наживіть кріплення та перевірте посадку. Облицювання не має тиснути на розсіювач, а дроти — потрапляти під гвинти чи натягуватися. Затягуйте кріплення поступово й рівномірно: надмірне зусилля або перекіс можуть пошкодити вушка. Після підключення перевірте роботу стоп-сигналу від кожного органа керування гальмами, колір світла та відсутність перебоїв. Ліхтар повинен міцно триматися, а його світлова поверхня має залишатися відкритою.
