Стоп-сигнал в сборе Honda DIO AF-34/35 VDK

Стоп-сигнал в сборе для Honda DIO AF-34/35 устанавливается в задней части скутера и сообщает о торможении тем, кто движется следом. Такой фонарь меняют после удара, при повреждении корпуса или рассеивателя, а также при разрушении креплений. Замена собранного узла удобна, когда повреждения затронули несколько его частей и одной заменой лампы проблему уже не решить.

Конструкция фонаря

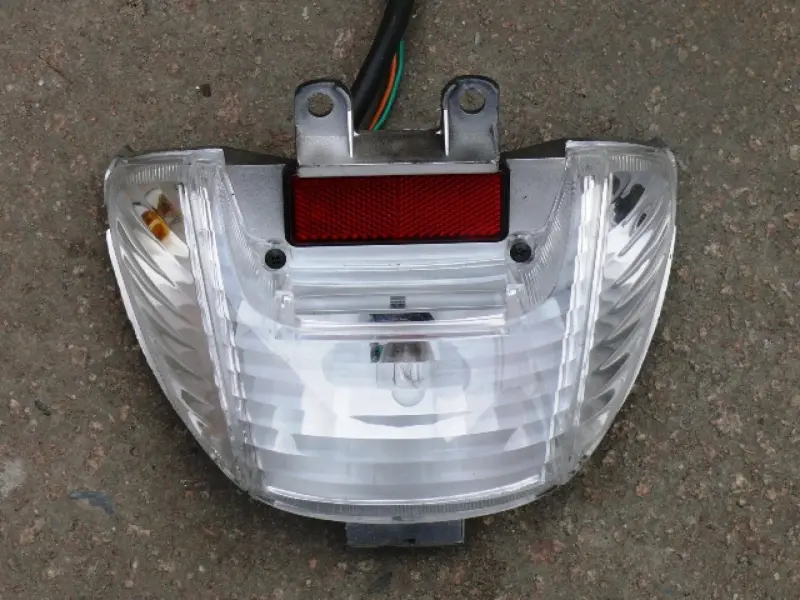

У фонаря широкий прозрачный рассеиватель с рельефной поверхностью, боковые секции и красный прямоугольный световозвращатель сверху. В верхней части расположены два крепёжных ушка с отверстиями, из корпуса выходит проводка. При подборе имеют значение не только очертания прозрачной части, но и положение креплений, глубина корпуса и место выхода проводов: от них зависит посадка в заднюю облицовку.

Световозвращатель и стоп-сигнал выполняют разные задачи. Первый отражает падающий на него свет, а сигнал торможения должен загораться при нажатии на тормоз. Целый красный отражатель сам по себе не означает, что фонарь исправен. Прозрачный рассеиватель также не определяет цвет работающего сигнала: после подключения нужно проверить именно свечение.

Когда нужна замена

Трещины и сколы открывают влаге и грязи путь внутрь фонаря. Сломанные ушки позволяют ему смещаться и дребезжать на неровностях, а повреждённый рассеиватель искажает свет. Следы воды внутри, потемневшие контакты и оплавленные участки возле лампы требуют осмотра. Если корпус и крепления целы, а свет пропал, сначала проверяют лампу, патрон, соединения проводов и срабатывание выключателей стоп-сигнала: причина может находиться вне самого фонаря.

Что сверить при подборе

Сопоставьте снятый фонарь с заменой по внешнему контуру, расположению отверстий и форме нижнего выступа. Проверьте, как корпус входит в проём облицовки, где проходят провода и остаётся ли место для подключения. Одного совпадения названия модели недостаточно, если заднюю часть скутера ранее переделывали или ставили другую облицовку.

Отдельно сравните разъём, число контактов, расположение патронов и способ фиксации ламп. Требования к лампам сверяют с документацией скутера и обозначениями на снятых деталях. Не соединяйте провода только по цвету: назначение контактов проверяют по схеме. Несовпадение подключения может привести к отсутствию сигнала, неправильному включению света или короткому замыканию.

Установка и проверка

Выключите зажигание и отключите питание перед работой с проводкой. Освободите доступ к крепежу, разъедините подключение и снимите старый фонарь, поддерживая его рукой. Осмотрите ответные крепления, винты, уплотнения и участок проводов рядом с корпусом. Повреждённые соединения и изношенные уплотнения стоит привести в порядок одновременно с заменой фонаря.

Сначала установите корпус без окончательной затяжки и убедитесь, что облицовка не давит на рассеиватель. Провода не должны попадать под крепёж или натягиваться при посадке. Затягивайте крепления равномерно, без перекоса и чрезмерного усилия. После подключения проверьте срабатывание стоп-сигнала от каждого органа управления тормозами, цвет и устойчивость свечения. Фонарь должен держаться плотно, а его светящаяся поверхность — оставаться открытой.
