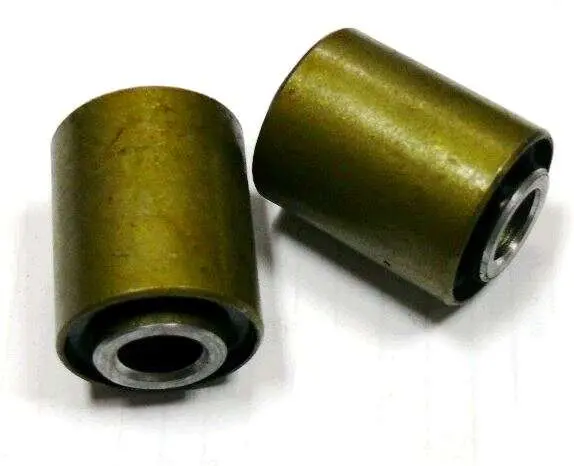

Сайлентблок 30×30×10 (D×L×d) VDK

Сайлентблок 30×30×10 (D×L×d) VDK використовують для відновлення шарнірного кріплення, розрахованого на деталь такого типу. Пружний прошарок між зовнішньою обоймою та внутрішньою втулкою пом’якшує передавання вібрацій і допускає невеликі переміщення з’єднаних частин під навантаженням. У справному з’єднанні немає вільного люфту: рух забезпечується деформацією прошарку, а не хитанням втулки всередині обойми.

Будова та розмір

Сайлентблок має циліндричну зовнішню обойму, внутрішню втулку з наскрізним отвором для кріплення та пружний прошарок між ними. Позначення 30×30×10 наведене в послідовності D×L×d: зовнішній діаметр, довжина й діаметр внутрішнього отвору. Для правильного підбору порівнюють усі три параметри. Також мають значення форма торців і виступ внутрішньої втулки: однаковий отвір під болт ще не означає, що деталь підійде до кріплення.

Ознаки зношення

Стукіт у з’єднанні, люфт під навантаженням або помітне зміщення закріплених частин — привід оглянути сайлентблок. На потребу заміни вказують розриви, тріщини та відшарування пружного прошарку, а також зміщення внутрішньої втулки. Спочатку варто перевірити затягування кріплення: послаблений болт теж може спричиняти стукіт. Потрібно відрізнити пошкодження самого сайлентблока від рухомості через неналежно затягнуте з’єднання.

Як перевірити відповідність

Зняту деталь вимірюють штангенциркулем, а посадковий отвір оглядають на зношення та деформацію. Якщо стара обойма пошкоджена або втулка змістилася, виміри слід зіставити з вимогами до кріплення, яке ремонтують. Окремо перевіряють довжину зовнішньої обойми й внутрішньої втулки, адже їхні торці можуть не збігатися. Звертають увагу на відстань між кріпильними вушками та спосіб фіксації сайлентблока.

За надто вільної посадки обойма починає рухатися в отворі та зношує його поверхню. Надмірний натяг ускладнює запресовування й може пошкодити обойму або корпус кріплення. Невідповідна довжина заважає правильно затиснути внутрішню втулку, а завеликий отвір під болт порушує фіксацію. Тому розміри потрібно перевіряти разом із конструкцією з’єднання, а не обирати деталь лише за загальною формою.

Заміна та перевірка кріплення

Перш ніж виймати болт, зніміть навантаження з кріплення та надійно зафіксуйте з’єднані частини. Зафіксуйте для себе глибину посадки старого сайлентблока. Після демонтажу очистьте отвір від бруду й корозії, огляньте кромки та перевірте, чи немає овального зношення. Нову деталь запресовуйте рівно, відповідною оправкою з опорою на зовнішню обойму. Якщо передавати зусилля через внутрішню втулку, можна пошкодити пружний прошарок ще до початку експлуатації.

Під час заміни огляньте болт, гайку, шайби та кріпильні вушка. Зношений болт або розбитий посадковий отвір залишать люфт і з новим сайлентблоком. Якщо внутрішня втулка фіксується затисканням кріплення, остаточно затягуйте його в положенні, визначеному виробником техніки; для підвіски це зазвичай положення під робочим навантаженням. Після складання перевірте, чи немає перекосу, вільного люфту та небажаного контакту із сусідніми деталями.
