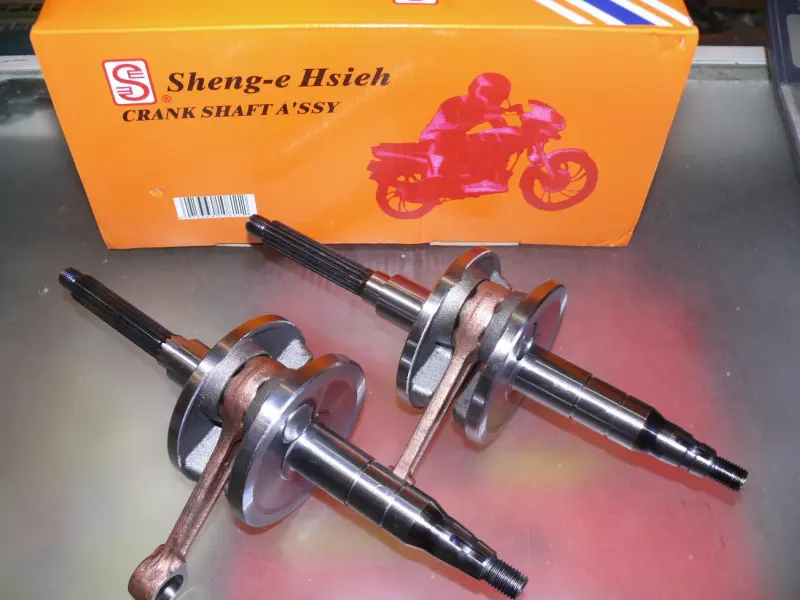

Колінвал Yamaha JOG 50 (3KJ) SEE (#VDK)

Колінвал Yamaha JOG 50 (3KJ) SEE (#VDK) призначений для заміни колінчастого вала двигуна скутера. Він отримує зусилля від поршня через шатун і перетворює зворотно-поступальний рух на обертання, яке передається трансмісії. Стан колінвала, його опор і з’єднання з шатуном впливає на рівномірність роботи двигуна, вібрації та правильне складання кривошипного механізму.

Будова та ознаки зношення

Конструкція складається з двох щік, шатуна між ними та кінців вала з посадковими ділянками, шліцами й різьбою. Ці поверхні забезпечують з’єднання з іншими деталями двигуна. Для підбору потрібен збіг усієї геометрії: навіть близькі за формою колінвали можуть мати іншу довжину кінців, розташування посадок або профіль з’єднань. Такі відмінності заважають правильно встановити суміжні деталі та затягнути кріплення.

Стук знизу двигуна, незвично сильна вібрація, заїдання під час обертання та відчутний радіальний люфт нижньої головки шатуна — приводи перевірити колінвал. Водночас джерелом шуму можуть бути корінні підшипники, тому причину визначають після огляду. Бічний рух шатуна оцінюють окремо від радіального люфту, відповідно до вимог двигуна. Після заклинювання, потрапляння сторонніх частинок або пошкодження різьби обов’язково перевіряють також посадкові поверхні та стан самого вала.

Як перевірити відповідність

Спершу звірте позначення двигуна, а потім порівняйте заміну зі знятим колінвалом. Перевірте загальну довжину, діаметри й розташування шийок під корінні підшипники та сальники, довжину обох кінців, шліци й різьбу. Окремої уваги потребують щоки, положення шатуна та його верхня головка під поршневий палець. Відповідність лише одного кінця вала не означає, що решта з’єднань також збігатиметься.

Не відкладайте зняті втулки, шайби та інші суміжні деталі до завершення перевірки. Вони допоможуть зіставити посадки й відновити правильну послідовність складання. Якщо деталь не сідає на місце, її не можна підганяти ударами або затягуванням гайки. Невідповідні посадки можуть спричинити перекіс підшипників, пошкодження ущільнень і зміщення деталей на валу, через що двигун доведеться розбирати повторно.

Що врахувати під час заміни

Для встановлення колінвала двигун розбирають із роз’єднанням половин картера. Знімання та запресовування виконують відповідними знімачами й пристосуваннями, щоб зусилля діяло на потрібну посадку. Удари по кінцях вала або шатуну можуть зіпсувати різьбу та порушити співвісність. Болтами картера не слід долати опір неправильно встановленого колінвала: спочатку перевіряють його положення та посадки.

Поки двигун розібраний, оглядають корінні підшипники, сальники, посадкові місця в картері, поршневий палець і підшипник верхньої головки шатуна. Зношені підшипники та пошкоджені ущільнення замінюють, для складання готують потрібні прокладки. Поверхні з’єднань очищають, а пари тертя змащують згідно з вимогами двигуна. Після складання перевіряють, чи вільно обертається колінвал, чи немає заїдання та чи правильно розташований шатун. Кріплення затягують за керівництвом з ремонту. Якщо попередню поломку спричинили брак мастила або забруднення, причину усувають до запуску.
