Колінвал Yamaha JOG 50 (3KJ) VDK

Колінвал Yamaha JOG 50 (3KJ) VDK призначений для ремонту двигуна скутера. Він приймає зусилля від поршня через шатун і перетворює зворотно-поступальний рух на обертання. Стан колінвала впливає на рівномірність роботи двигуна, навантаження на корінні підшипники та ущільнення в місцях виходу вала з картера. Його замінюють у разі пошкодження вала або зношення шатунного з’єднання, щоб подальша робота двигуна не спричинила серйозніших несправностей.

Будова та ознаки зношення

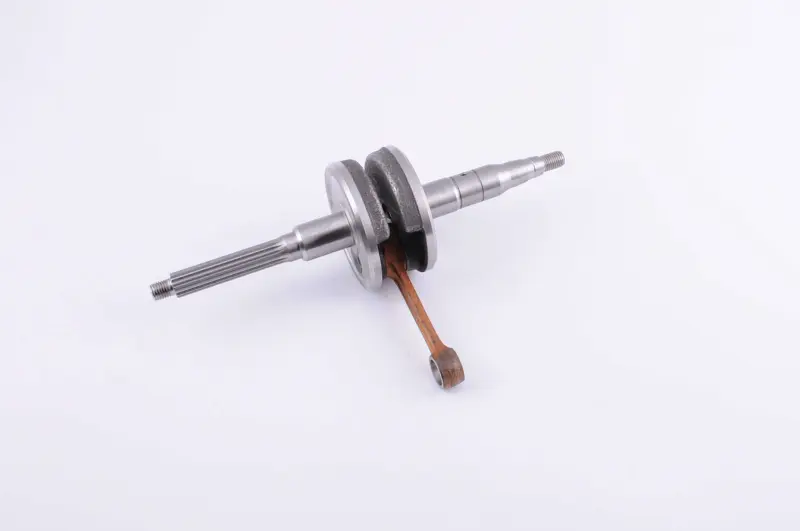

Конструкція складається з двох щік, шатуна між ними та кінців вала, що виступають назовні. Один кінець має поздовжні шліци, на кінцях є різьбові ділянки. Від їхньої форми залежить установлення й закріплення суміжних деталей. Тому для підбору потрібен збіг посадкових поверхонь, а не лише загальних обрисів. Шатун з’єднує поршень із колінвалом і передає зусилля на кривошипне з’єднання.

Стук у нижній частині двигуна, посилення вібрації, відчутний радіальний люфт нижньої головки шатуна або заїдання під час його руху — підстави перевірити колінвал. Після розбирання оцінюють биття вала, стан різьби, шліців і місць посадки підшипників. Бічний рух шатуна не варто автоматично вважати дефектом: його величину порівнюють із допусками двигуна. Джерелом схожого шуму можуть бути корінні підшипники, тож причину визначають за результатами огляду.

Перевірка перед установленням

Звірте позначення двигуна та порівняйте новий колінвал зі знятим. Виміряйте загальну довжину, відстань між щоками, діаметри й довжину посадкових ділянок, перевірте розташування уступів. Окремо зіставте шліци та різьбу з обох боків. Розбіжність може завадити з’єднати половини картера, правильно встановити підшипники або закріпити деталі на валу. Для такого порівняння потрібні вимірювання: схожі пропорції не забезпечують однакової посадки.

Для шатуна перевіряють міжосьову відстань, ширину головок і посадку під поршневий палець із передбаченим двигуном підшипником. Від цього залежать положення поршня та робота з’єднання без перекосу. Не намагайтеся компенсувати невідповідність випадковими шайбами чи проточуванням посадок. Зміщення колінвала або порушення посадки може спричинити тертя, перегрів і пошкодження суміжних деталей.

Заміна та контроль складання

Для заміни колінвала потрібно розібрати картер. Демонтаж виконують відповідними знімачами, а встановлення — інструментом для монтажу колінвала, без ударного навантаження через щоки й шатун. Посадкові місця очищають, оглядають і перевіряють на пошкодження. Разом із колінвалом перевіряють корінні підшипники, сальники, поршневий палець та його підшипник. Зношені деталі замінюють, а прокладки й ущільнення стику картера готують відповідно до вимог двигуна.

Послідовність складання, осьові зазори та моменти затягування визначають за ремонтним керівництвом двигуна. Після з’єднання половин картера вал має обертатися вільно, без заїдання й торкання щоками картера. До запуску перевіряють посадку суміжних деталей і затягування кріплень. Якщо вал обертається туго, спочатку знаходять і усувають причину. Запуск із перекосом може пошкодити щойно встановлені підшипники та колінвал.
