Колінвал Suzuki AD50 VDK

Колінвал Suzuki AD50 VDK призначений для кривошипно-шатунного механізму двигуна скутера. Він приймає зусилля від поршня через шатун і перетворює зворотно-поступальний рух на обертання, яке передається до трансмісії. Від стану вала залежить рівномірність роботи двигуна. Зношені з’єднання, пошкоджені посадкові поверхні або биття можуть спричиняти стукіт, вібрацію та прискорене зношування підшипників.

Будова та ознаки несправності

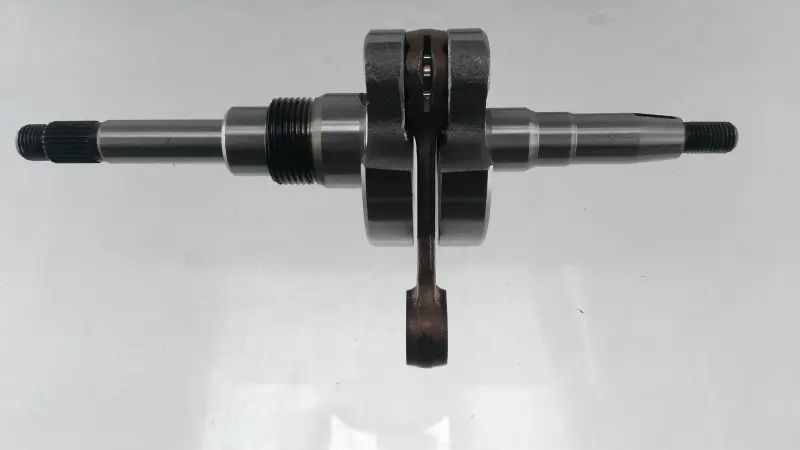

Конструкція має дві щоки, шатун між ними та ступінчасті кінці з різьбовими ділянками. На одному кінці є шліци. Для встановлення мають збігатися не лише загальні обриси: кожна посадка повинна відповідати підшипнику чи суміжній деталі, а різьба та шліци — забезпечувати належне кріплення. Розташування уступів визначає, як деталі займуть своє місце під час складання.

Колінвал перевіряють, коли з нижньої частини двигуна чути стукіт, з’являється незвична вібрація або відчувається заїдання під час обертання. Після розбирання оглядають нижню головку шатуна, різьбу та місця встановлення підшипників. Радіальний люфт шатунного з’єднання, задири й сліди перегрівання потребують перевірки стану деталей. Водночас бічний рух шатуна оцінюють за допусками двигуна: сам по собі він не означає поломку. Подібний шум можуть давати корінні підшипники, тож джерело несправності слід визначити до заміни.

Як перевірити відповідність

Зіставте зі знятим колінвалом загальну довжину, діаметри посадкових поверхонь і відстані між ними, ширину та діаметр щік. Перевірте довжину обох кінців, розташування уступів, параметри різьби, шліци та форму з’єднань із суміжними деталями. Від цих розмірів залежить положення вала в картері. Помилка в посадці може спричинити надмірний натяг або прокручування внутрішнього кільця підшипника.

Для шатуна звірте міжосьову відстань, ширину головок та відповідність верхньої головки поршневому пальцю і його підшипнику. Орієнтирами слугують демонтована деталь і ремонтні дані конкретного двигуна. Інша геометрія шатуна змінює положення поршня та може призвести до зіткнення деталей усередині двигуна. Невідповідність розмірів не варто компенсувати випадковими шайбами чи переробленням посадкових поверхонь.

Що врахувати під час заміни

Щоб замінити колінвал, двигун розбирають і відкривають доступ до картера. Перед складанням перевіряють корінні підшипники, сальники та місця їх встановлення. Зношені підшипники й пошкоджені ущільнення замінюють разом із валом, а також оглядають поршневий палець і підшипник верхньої головки шатуна. З картера прибирають бруд і металеві частинки: залишки пошкоджених деталей можуть знову вивести механізм із ладу.

Для монтажу використовують відповідні пристосування та дотримуються послідовності складання двигуна. Удари по шатуну або щоках можуть порушити співвісність колінвала. Під час встановлення контролюють його положення, необхідні зазори й вільне обертання, а кріплення затягують за ремонтними даними. Якщо після з’єднання половин картера вал обертається туго, причину усувають до запуску. Робота із заїданням, перекосом або пошкодженим сальником може закінчитися повторним розбиранням двигуна.
