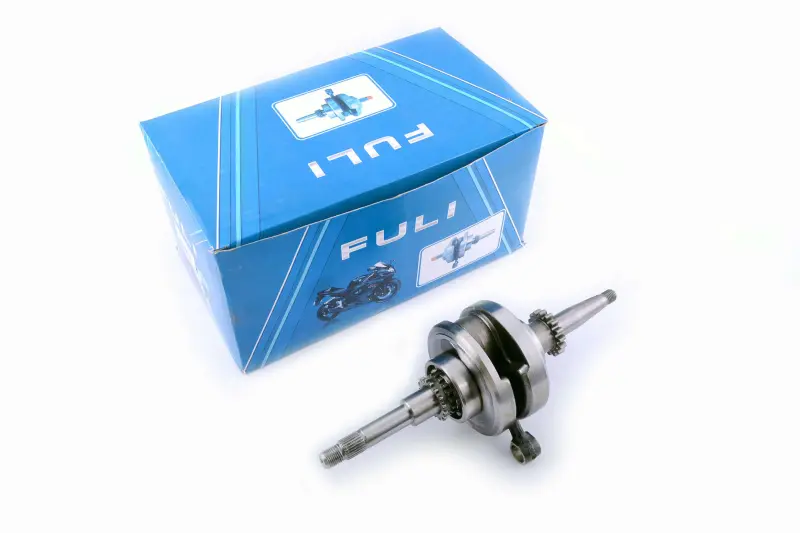

Колінвал 4T GY6 80 VDK

Колінвал для двигуна 4T GY6 80

Колінчастий вал приймає зусилля від поршня через шатун і перетворює зворотно-поступальний рух на обертання для подальшого передавання до трансмісії. Це деталь для ремонту чотиритактного двигуна з позначенням GY6 80. Вал установлюється в картері та працює у складі кривошипно-шатунного механізму. Стан його опор і з’єднання із шатуном впливає на плавність обертання, рівень шуму та вібрації двигуна.

Будова та ознаки зношення

Колінвал має щоки, шатун і два виступні кінці з посадковими ділянками. На кінцях є різьба та шліци, у конструкції також присутні зубчасті елементи. Кожна ділянка має точно відповідати деталям, які з нею з’єднуються. Навіть за подібної загальної форми відмінності в посадках або розташуванні елементів приводу можуть завадити складанню двигуна.

Посилений стукіт у нижній частині двигуна, незвичні вібрації, заїдання під час прокручування чи люфт, виявлений після розбирання, є приводами перевірити колінвал. Самого звуку недостатньо для висновку: джерелом можуть бути й сусідні деталі. Підставами для заміни стають пошкоджені посадкові поверхні, зіпсована різьба або шліци, порушення геометрії та зношення з’єднання шатуна з кривошипом. Якщо причиною були нестача мастила, забруднена олива чи перегрів, її усувають під час ремонту, щоб нова деталь не зазнала такого самого пошкодження.

Як перевірити відповідність

Для підбору потрібні позначення двигуна та порівняння зі знятим валом. Звірте загальну довжину, діаметри й довжини посадкових ділянок, форму кінців, різьбу, шліци та положення зубчастих елементів. Перевірте габарити щік, параметри шатуна й отвір його верхньої головки під поршневий палець. Також має збігатися хід поршня, який задає геометрія кривошипа. Відповідність одного кінця вала ще не означає, що решта з’єднань підійде.

Покладіть стару й нову деталі в однаковому положенні та послідовно порівняйте обидва кінці й центральну частину. Посадкові розміри краще вимірювати, а не оцінювати на око. Невідповідний діаметр або довжина не дадуть правильно встановити опори та закріпити суміжні деталі. Помилка в геометрії кривошипа змінює рух поршня й може спричинити зіткнення деталей усередині двигуна.

Що врахувати під час заміни

Щоб замінити колінвал, двигун розбирають і відкривають доступ до картера. Після демонтажу перевіряють опорні підшипники, сальники та їхні посадкові місця. Поруч варто оглянути поршневий палець і його сполучення з верхньою головкою шатуна. Зношені підшипники та пошкоджені ущільнення замінюють, а герметичність стиків картера відновлюють відповідно до вимог двигуна. Встановлення нового вала не виправить розбите посадкове місце й не усуне витік через несправний сальник.

Складання виконують придатними пристосуваннями, дотримуючись послідовності з ремонтного керівництва. Удари по різьбових кінцях і передавання монтажного зусилля через шатун можуть пошкодити з’єднання або порушити геометрію колінвала. Потрібні поверхні змащують, перевіряють правильність посадки та вільне обертання до закриття картера. Після складання контролюють, чи немає заїдання, сторонніх звуків і витоків.
