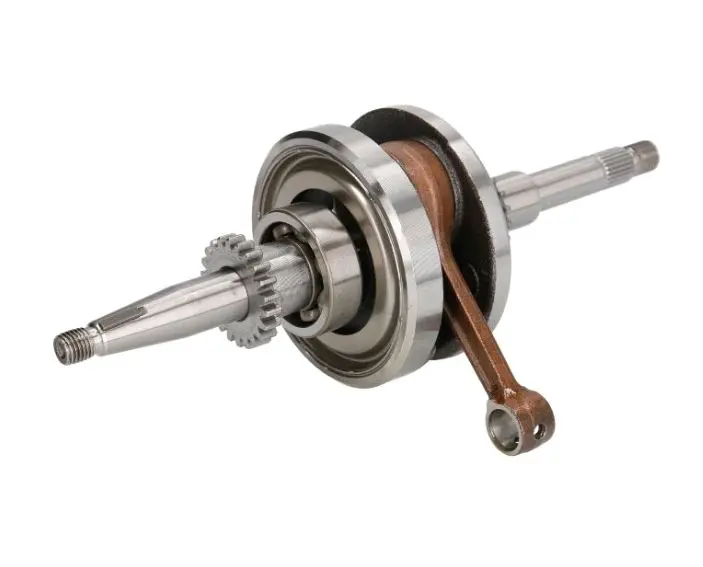

Колінвал 4T GY6 50/80 із шестернею маслонасоса 22T

Колінвал 4T GY6 50/80 із шестернею маслонасоса 22T

Цей колінвал призначений для ремонту чотиритактних скутерних двигунів GY6 об’ємної групи 50/80. Це колінчастий вал у зборі з шатуном — основний вузол кривошипно-шатунного механізму. Через шатун він сприймає зворотно-поступальний рух поршня та перетворює його на обертання. Тому для правильного складання нижньої частини двигуна важливо підібрати відповідне виконання деталі та коректно встановити її.

Ключова особливість цієї модифікації — шестерня приводу маслонасоса на 22 зубці. Самого позначення GY6 50/80 або назви скутера для вибору недостатньо, оскільки в двигунах цієї групи трапляються колінвали з іншими варіантами шестерні. Перед замовленням порахуйте зубці на знятому вузлі та перевірте відповідність спряженому приводу маслонасоса. Якщо стара деталь має шестерню іншого типу, зовнішня схожість і загальне позначення двигуна не гарантують сумісності.

Такий колінвал застосовують під час капітального ремонту, коли на попередньому вузлі виявлено биття, зношення робочих шийок або пошкодження посадкових поверхонь. Заміна також потрібна після руйнування шатунного з’єднання чи під час відновлення двигуна, який уже повністю розібраний. Деталь дає змогу відновити кривошипно-шатунний механізм за умови, що її конструкція відповідає конкретній модифікації мотора.

Як правильно підібрати колінвал

Перевірте позначення двигуна, після чого порівняйте будову знятого колінвала, кількість зубців шестерні маслонасоса та посадкові ділянки в картері. GY6 50/80 визначає загальне призначення деталі, проте окремі елементи різних версій скутерних моторів можуть відрізнятися. Особливо ретельно зіставляйте вузли, якщо двигун раніше ремонтували або складали з компонентів кількох модифікацій. У такому разі орієнтуватися лише на модель скутера не варто.

Шестерня 22T є важливою ознакою цього виконання, однак добір не слід зводити тільки до кількості зубців. Потрібно також порівняти загальну конструкцію старого вузла та його посадкові частини. Послідовна перевірка дає змогу вчасно помітити відмінності й обрати колінвал, узгоджений як із двигуном GY6 50/80, так і з установленим приводом масляного насоса.

Що врахувати під час установлення

Для монтажу колінвала необхідно розібрати картер. Поки мотор відкритий, доцільно перевірити стан маслонасоса та його приводу, ланцюгового механізму, підшипників, сальників, циліндро-поршневої групи й кріпильних елементів. Це не означає, що всі перелічені деталі потрібно обов’язково замінювати. Оцінка їхнього стану допомагає спланувати ремонт у комплексі та не повертатися до повторного розбирання через зношений або невідповідний компонент.

Колінвал установлюють із дотриманням технології складання конкретного двигуна. Перед монтажем слід підготувати посадкові ділянки та спряжені деталі, а під час складання забезпечити правильне положення всіх елементів. Після встановлення перевірте, чи вільно обертається зібраний кривошипний механізм, чи правильно працює привод маслонасоса та чи не заважають руху суміжні компоненти. Таку перевірку варто виконати до остаточного завершення складання.

Колінвал GY6 50/80 із шестернею маслонасоса 22T обирають для заміни зношеного або пошкодженого вузла, коли необхідно відновити двигун і зберегти відповідність конструкції масляного приводу. Оскільки це конкретне виконання деталі, головною умовою вдалого вибору залишається точне порівняння зі знятим колінвалом.
