Поршневі кільця Honda DIO 50 +1,50 Ø40,50 SEE

Поршневі кільця Honda DIO 50 ремонтного розміру

Комплект SEE призначений для циліндро-поршневої групи двотактного скутера Honda DIO 50 і розрахований на діаметр 40,50 мм. Розмір +1,50 стосується ремонтного виконання відносно стандартного діаметра 39,00 мм. Такі кільця встановлюють разом із відповідним ремонтним поршнем у циліндр, оброблений під потрібний діаметр. Вони ущільнюють простір між поршнем і стінкою циліндра, обмежують прорив газів та беруть участь у передаванні тепла від поршня до циліндра.

Призначення та будова

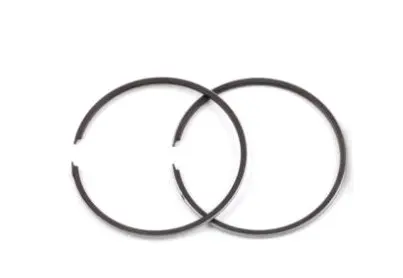

До комплекту входять два розрізні поршневі кільця. Замок дає кільцю змогу стискатися під час монтажу та притискатися до поверхні циліндра в процесі роботи двигуна. Для двотактної циліндро-поршневої групи положення замків задають фіксувальні штифти в канавках поршня. Кінці кілець потрібно розташовувати біля цих штифтів: це запобігає повороту кілець і потраплянню їхніх кінців у вікна циліндра.

Стан кілець безпосередньо впливає на герметичність циліндра. У разі їх зношення, залягання чи пошкодження компресія може знижуватися, а двигун — гірше запускатися, нестабільно працювати та втрачати тягу. Проте встановлення нових кілець буде правильним ремонтом лише за справних канавок поршня та придатної поверхні циліндра. Глибокі задирки, значне вироблення, овальність або невідповідність діаметра потребують відновлення чи заміни інших деталей циліндро-поршневої групи.

Що перевірити під час добору

• Діаметр 40,50 мм: він має відповідати ремонтному поршню та фактичному розміру циліндра після оброблення.
• Ремонтне збільшення +1,50: цей варіант не можна встановлювати у стандартний циліндр діаметром 39,00 мм без передбаченого розточування та відповідного поршня.
• Параметри канавок: потрібно зіставити висоту й профіль кілець, ширину канавок, а також розташування фіксувальних штифтів.
• Виконання двигуна: назва Honda DIO охоплює кілька поколінь і модифікацій, тому остаточний вибір роблять за встановленою циліндро-поршневою групою, а не лише за моделлю скутера.
• Стан суміжних деталей: поршень, циліндр і канавки мають бути придатними для складання з новими кільцями.

Підготовка та встановлення

Перед складанням канавки поршня очищають від нагару й забруднень, після чого перевіряють їх на зношення та пошкодження. Кільця мають відповідати канавкам за висотою і вільно займати передбачене положення без заїдання. Кожне кільце також перевіряють безпосередньо в циліндрі: воно повинно розташовуватися рівно, без перекосу, а проміжок у замку — відповідати вимогам конкретного двигуна та вибраного ремонтного розміру.

Для монтажу бажано застосовувати спеціальні щипці, які дають змогу розкривати кільце рівномірно. Якщо встановлення виконують вручну, кільце розводять лише настільки, наскільки потрібно для проходження через поршень. Надмірне розкриття, перекручування або спроба силою втиснути кільце в канавку здатні спричинити деформацію та поломку. Деталі перед складанням змащують чистою моторною оливою, призначеною для цього двигуна.

Після встановлення кінці обох кілець розташовують відносно відповідних фіксувальних штифтів і перевіряють, чи повністю кільця заглиблюються в канавки під час стискання. Циліндр насувають обережно, без ударів і надмірного зусилля. Якщо край кільця впирається, виступає з канавки або не стискається, монтаж припиняють і повторно перевіряють розмір, орієнтацію та посадку. Варіант Ø40,50 підходить для узгодженого поєднання ремонтного поршня й циліндра Honda DIO 50; використовувати його як кільця довільного розміру для будь-якого мотора цієї серії не можна.
