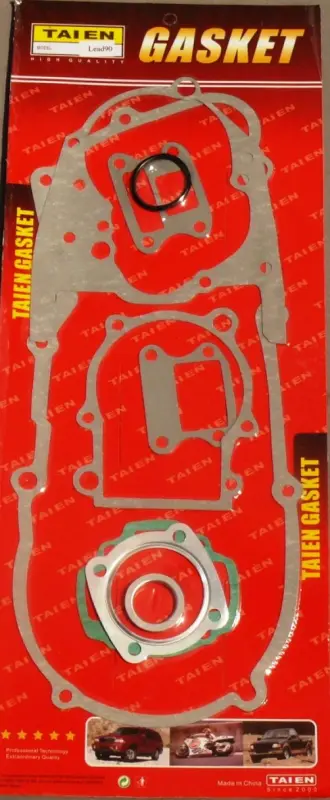

Комплект прокладок двигуна Honda Lead 90

Комплект прокладок двигуна Honda Lead 90

Набір призначений для ремонту двигуна скутера Honda Lead 90. Ця модель оснащена одноциліндровим двотактним двигуном HF05E повітряного охолодження з робочим об’ємом 89 см³. Прокладки встановлюються між рознімними деталями двигуна та відновлюють щільність з’єднань після розбирання. Комплект підходить для планового обслуговування, відновлення мотора й робіт із циліндропоршневою групою або картером.

Призначення комплекту

Розбирання двигуна зазвичай потребує заміни прокладок, які були обтиснуті між спряженими поверхнями. Старі деталі можуть розшаровуватися, рватися під час зняття кришок або залишати фрагменти на площинах. Установлення нового набору дає змогу зібрати розібрані частини з передбаченими ущільненнями та не шукати окремі прокладки вже під час ремонту.

Комплект охоплює кілька з’єднань двигуна. До його складу входять прокладки головки й циліндра, картера, кришок та інших спряжених деталей, а також малі ущільнення. Деталі різної форми дають змогу застосовувати набір під час глибшого розбирання мотора, коли робота не обмежується зняттям одного циліндра. Перед монтажем розкладіть вміст за місцями встановлення та зіставте кожну позицію зі знятою деталлю.

Що перевірити під час вибору

• Модель скутера: комплект розрахований на Honda Lead 90, а не на зовні подібні версії Lead 50 або Lead 100.
• Тип двигуна: штатне позначення силового агрегату Lead 90 — HF05E; код рами моделі — HF05.
• Виконання циліндра: заводський двигун має діаметр циліндра 48,0 мм. Після тюнінгу або встановлення циліндропоршневої групи збільшеного розміру потрібно окремо перевірити відповідність прокладок фактичній конфігурації.
• Контури деталей: порівняйте форму, розташування кріпильних отворів і технологічних вікон із демонтованими прокладками та з’єднуваними площинами.
• Обсяг ремонту: заздалегідь визначте, які кришки та половини картера розбиратимуться, щоб перевірити наявність потрібних позицій.

Позначення Honda Lead без числа недостатньо для точного підбору: у сімействі випускалися скутери з різними двигунами та конструкцією з’єднань. Основними ознаками є модель Lead 90, коди HF05 і HF05E, штатна конфігурація циліндропоршневої групи та фактична форма знятих деталей.

Підготовка та встановлення

Після розбирання видаліть залишки попередніх прокладок, не пошкоджуючи спряжені площини. Посадкові поверхні мають бути чистими, рівними та без фрагментів старих ущільнень. До остаточного складання перевірте збіг зовнішнього контуру, отворів під кріплення й усіх каналів. Прокладка не повинна перекривати передбачені конструкцією вікна або зміщуватися під час з’єднання деталей.

• Не підрізайте отвори й контури до перевірки правильності вибраного місця встановлення.
• Огляньте площини кришок, картера, циліндра та головки на пошкодження, здатні порушити щільність з’єднання.
• Дотримуйтеся порядку складання та моменту затягування кріплення, зазначених у сервісній документації Honda Lead 90.
• Після запуску відремонтованого двигуна проконтролюйте з’єднання, які розбиралися під час обслуговування.

Комплект зручний для ремонту Honda Lead 90 із розбиранням кількох частин двигуна: потрібні прокладки зібрані в одному наборі та розраховані на модельну конфігурацію HF05. Точна попередня звірка особливо потрібна для скутерів із раніше заміненим або доопрацьованим циліндром.
