Набір прокладок циліндра Suzuki Katana Di-Tech 50 VV

Набір прокладок циліндра Suzuki Katana Di-Tech 50 VV

Комплект призначений для ремонту циліндрової групи скутера Suzuki Katana 50 із системою Di-Tech. Прокладки розміщуються між рознімними деталями двигуна та відновлюють ущільнення з’єднань після зняття циліндра, головки й пов’язаних із ними деталей. Такий набір потрібний під час обслуговування верхньої частини двигуна, заміни циліндра або поршня, а також тоді, коли попередні прокладки пошкоджені при розбиранні й більше не забезпечують правильного прилягання поверхонь.

Призначення комплекту

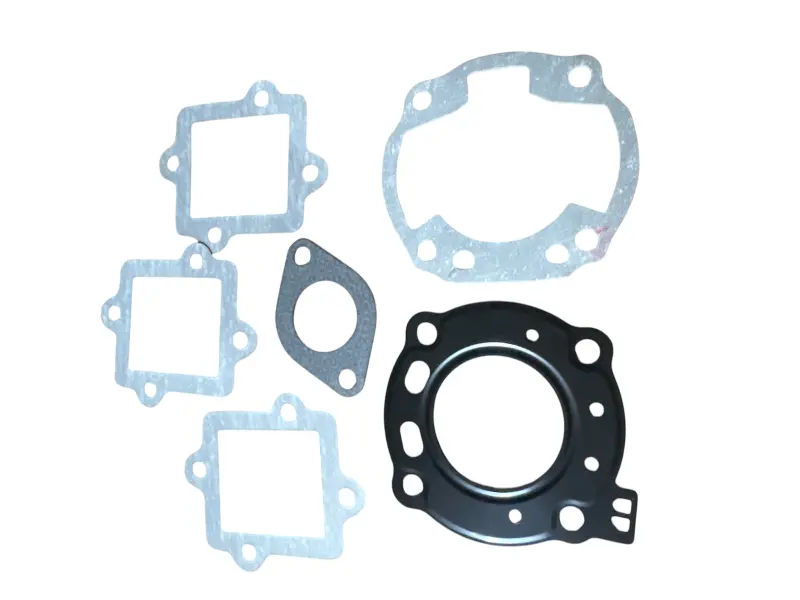

Набір містить шість плоских прокладок різних контурів. Одна з них має великий круглий прохід та кільцеве обрамлення по його краю; інші виконані з прямокутними, округлими й профільними вирізами та монтажними отворами. Різні форми відповідають конкретним місцям з’єднання, тому комплект дає змогу підготувати потрібні ущільнення до початку складання й не шукати кожну позицію окремо вже під час ремонту.

Прокладка головки розділяє поверхні головки та циліндра, а прокладка основи встановлюється в місці з’єднання циліндра з картером. Це різні деталі, тому під час вибору важливі обидва контури: центральний прохід, розташування кріпильних отворів і вирізів під канали. Решту прокладок комплекту також установлюють лише у відповідні з’єднання; переставляти їх між подібними місцями або змінювати форму вирізів не можна.

Коли використовують набір

• під час зняття циліндра та головки для огляду або ремонту;
• при заміні деталей циліндро-поршневої групи;
• під час повторного складання після очищення та перевірки сполучених поверхонь;
• замість прокладок із розривами, заломами, слідами продавлювання або залишками, що прилипли до площини.

Стан попередньої прокладки оцінюють після розбирання. Навіть невеликий надрив біля отвору, зім’ятий край або залишки, які неможливо відокремити без руйнування деталі, є підставою встановити нову прокладку відповідного контуру. Одночасно перевіряють поверхні головки, циліндра та картера: новий комплект не усуває деформацію, глибокі подряпини, корозію або пошкодження різьби.

Як перевірити сумісність

Suzuki Katana 50 випускалася в кількох виконаннях, а позначення Di-Tech вказує на версію із системою впорскування. Тому самої назви Katana або об’єму 50 см³ для вибору недостатньо. До встановлення потрібно підтвердити тип двигуна та порівняти конфігурацію циліндрової групи зі знятими деталями. Особливу увагу приділяють формі великого центрального отвору, кількості й розташуванню кріпильних точок, проходам під канали, а також контурам малих прокладок.

• Модель: Suzuki Katana 50.
• Виконання: Di-Tech.
• Тип товару: набір прокладок циліндрової групи.
• Кількість плоских прокладок: 6.

Якщо на скутері встановлено нештатний циліндр, головку або інший ремонтний комплект, орієнтуватися лише на модель техніки не можна: контури мають відповідати фактично встановленим деталям. Не слід переносити застосовність на карбюраторну чи іншу версію Katana без перевірки двигуна, адже різні виконання використовують відмінні циліндри та ущільнення.

Підготовка та встановлення

Перед складанням посадкові площини очищують від старих залишків і забруднень, не залишаючи задирок. Кожну прокладку укладають без перегинів, суміщаючи кріпильні отвори та проходи каналів. Вона не повинна виступати всередину отвору або перекривати передбачений канал. Головку й циліндр затягують у послідовності та з моментом, наведеними в настанові для конкретної версії двигуна; довільне затягування може порушити рівномірність притискання.

Після завершення робіт перевіряють з’єднання та роботу двигуна. Набір VV підходить для планового ремонту Suzuki Katana Di-Tech 50, коли потрібно заздалегідь замінити ущільнення, порушені під час розбирання, і скласти циліндрову групу з правильним збігом усіх контурів.
