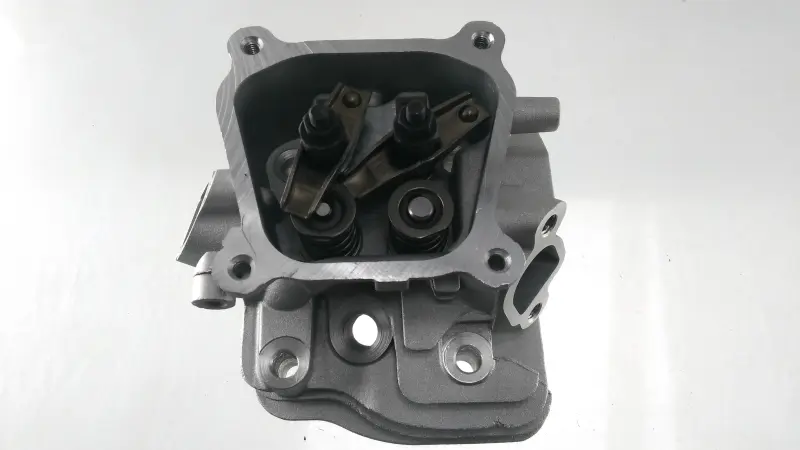

Головка циліндра 168F 6,5 Hp у зборі TD

Головка циліндра 168F 6,5 Hp у зборі TD

Головка призначена для ремонту бензинового двигуна 168F потужністю 6,5 к.с., який застосовують на мотоблоках та іншій техніці з відповідною моделлю мотора. Деталь закриває циліндр з боку камери згоряння, містить впускний і випускний канали та є основою для клапанного механізму. Виконання у зборі доречне під час ремонту, коли потрібно замінити не лише корпус головки, а й установлені в ньому деталі газорозподілу.

Призначення та конструкція

У головці розміщені впускний і випускний клапани з пружинами, а також два коромисла з регулювальними деталями. Під час роботи двигуна штанги передають рух від розподільного механізму до коромисел, які відкривають клапани у визначеній послідовності. Через впускний канал до циліндра надходить паливоповітряна суміш, а через випускний відводяться відпрацьовані гази. Щільне прилягання клапанів і герметичне з’єднання головки з циліндром потрібні для належної компресії, стабільного запуску та рівномірної роботи мотора.

Заміна головки може знадобитися через пошкодження корпусу або різьбових посадкових місць, порушення площини прилягання, дефекти клапанів і сідел, зношення напрямних чи несправність коромисел. Перед ремонтом доцільно визначити причину зниження компресії або нестабільної роботи двигуна. Нова головка усуває несправності деталей, розташованих у ній, проте не компенсує зношення циліндра, поршня, кілець, штанг або розподільного механізму.

Що перевірити під час вибору

Головний критерій сумісності — модель бензинового двигуна 168F і заявлена потужність 6,5 Hp. Однакова потужність різної техніки не означає повної взаємозамінності: мотори інших серій можуть мати іншу посадкову площину, кріплення та розташування каналів. Перед замовленням порівняйте стару головку з обраною деталлю за такими ознаками:

• розташуванням і кількістю отворів кріплення до циліндра;
• формою площини під прокладку та положенням камери згоряння;
• конфігурацією впускного й випускного каналів;
• місцем установлення свічки та кріпленням клапанної кришки;
• розташуванням коромисел, клапанів, пружин і точок контакту зі штангами.

Модель двигуна перевіряють за технічною документацією обладнання. Якщо демонтована головка збереглася, її геометрія та розміщення приєднувальних місць дають зручну основу для порівняння. За наявності кількох модифікацій 168F необхідно враховувати виконання конкретного мотора, а не обирати деталь лише за загальною схожістю.

Установлення та підготовка до запуску

Монтаж виконують на очищену й перевірену поверхню циліндра з відповідною прокладкою. Перед складанням оглядають штанги штовхачів, перевіряють правильність їхнього положення, вільний хід клапанів і стан суміжних деталей. Кріплення головки затягують у послідовності та з моментом, зазначеними в настанові для конкретного двигуна. Надмірне або нерівномірне затягування може порушити прилягання поверхонь.

Після встановлення регулюють теплові зазори впускного та випускного клапанів відповідно до даних виробника двигуна. Далі колінчастий вал прокручують вручну, контролюючи вільний рух механізму й правильну роботу коромисел. Перед запуском установлюють клапанну кришку зі справним ущільненням, перевіряють свічку, рівень оливи та чистоту зовнішніх охолоджувальних поверхонь. Після першого запуску контролюють відсутність витоків і стороннього стукоту в зоні клапанного механізму.

Головка 168F у зборі є практичним рішенням для відновлення двигуна мотоблока 6,5 к.с., коли діагностика підтвердила несправність самої головки або розміщених у ній клапанних деталей. Точна перевірка моделі, приєднувальних місць і регулювань допомагає виконати ремонт без несумісних компонентів та повторного розбирання двигуна.
