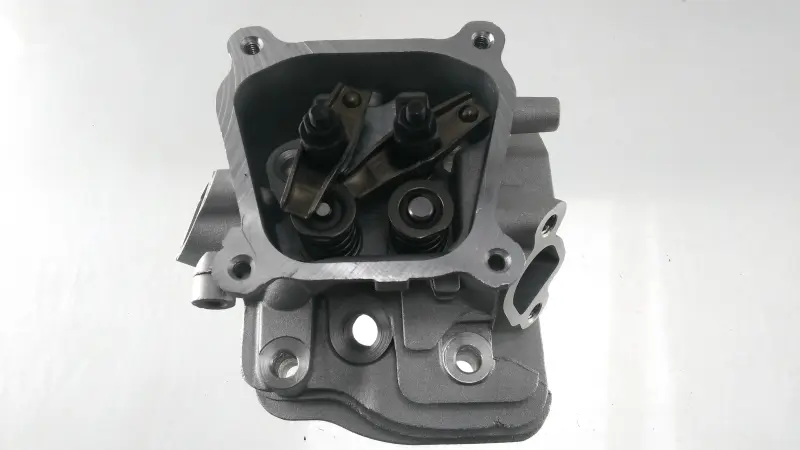

Головка цилиндра 168F 6,5 Hp в сборе TD

Головка цилиндра 168F 6,5 Hp в сборе TD

Головка предназначена для ремонта бензинового двигателя 168F мощностью 6,5 л.с., применяемого на мотоблоках и другой технике с соответствующей моделью мотора. Деталь закрывает цилиндр со стороны камеры сгорания, содержит каналы впуска и выпуска и служит основанием для клапанного механизма. Исполнение в сборе подходит для ремонта, при котором требуется заменить не только корпус головки, но и установленные в нем детали газораспределения.

Назначение и конструкция

В головке размещены впускной и выпускной клапаны с пружинами, а также два коромысла с регулировочными элементами. Во время работы двигателя штанги передают движение от распределительного механизма к коромыслам, а те открывают клапаны в заданной последовательности. Впускной канал подает топливовоздушную смесь в цилиндр, выпускной отводит отработавшие газы. Плотное прилегание клапанов и герметичное соединение головки с цилиндром необходимы для нормальной компрессии, устойчивого запуска и равномерной работы мотора.

Замена головки может потребоваться при повреждении корпуса или резьбовых посадочных мест, нарушении плоскости прилегания, дефектах клапанов и седел, износе направляющих либо неисправности коромысел. Перед ремонтом желательно определить причину снижения компрессии или нестабильной работы двигателя: новая головка устраняет неисправности, расположенные в ее конструкции, но не исправляет износ цилиндра, поршня, колец, штанг или распределительного механизма.

Что проверить при подборе

Основной критерий совместимости — модель бензинового двигателя 168F и заявленная мощность 6,5 Hp. Одинаковая мощность техники сама по себе не подтверждает взаимозаменяемость: двигатели других серий могут отличаться посадочной плоскостью, крепежом и расположением каналов. Перед заказом сопоставьте старую головку и выбранную деталь по следующим признакам:

• расположению и количеству отверстий крепления к цилиндру;
• форме плоскости под прокладку и расположению камеры сгорания;
• конфигурации впускного и выпускного каналов;
• месту установки свечи и креплению клапанной крышки;
• расположению коромысел, клапанов, пружин и точек контакта со штангами.

Модель двигателя проверяют по технической документации самой техники. Если прежняя головка сохранилась, ее геометрия и расположение присоединительных мест дают наиболее наглядную основу для сравнения. При наличии нескольких модификаций 168F следует учитывать исполнение конкретного мотора, а не подбирать деталь только по внешнему сходству.

Установка и подготовка к работе

Монтаж выполняют на очищенную и проверенную поверхность цилиндра с подходящей прокладкой. До сборки осматривают штанги толкателей, проверяют их правильное положение, свободный ход клапанов и состояние сопрягаемых деталей. Крепеж головки затягивают в последовательности и с моментом, указанными в руководстве к конкретному двигателю; чрезмерная или неравномерная затяжка способна нарушить прилегание.

После установки необходимо отрегулировать тепловые зазоры впускного и выпускного клапанов по данным производителя двигателя. Затем коленчатый вал проворачивают вручную, контролируя свободное движение механизма и правильную работу коромысел. Перед запуском устанавливают клапанную крышку с исправным уплотнением, проверяют свечу, уровень масла и чистоту наружных охлаждающих поверхностей. После первого запуска контролируют отсутствие утечек и постороннего стука в зоне клапанного механизма.

Головка 168F в сборе — практичный вариант для восстановления двигателя мотоблока 6,5 л.с., когда диагностика подтверждает неисправность головки или размещенных в ней клапанных деталей. Точная проверка модели, присоединительных мест и регулировок помогает выполнить ремонт без несовместимых компонентов и повторной разборки двигателя.
