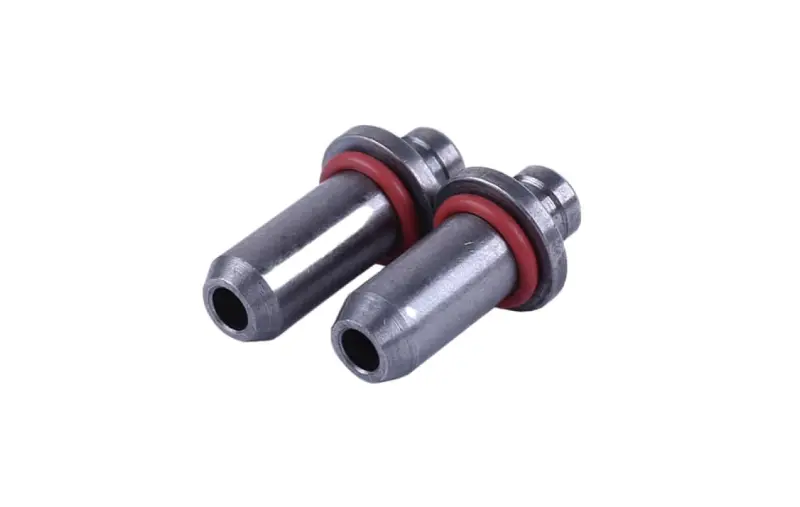

Напрямні клапанів AMG (пара) для 4T GY6 50

Напрямні клапанів AMG для 4T GY6 50, пара

Комплект із двох напрямних призначений для ремонту головки циліндра чотиритактного двигуна GY6 50. У головці такого двигуна працюють впускний і випускний клапани, тому пара деталей дає змогу обслужити обидві позиції. Кожна напрямна утримує стрижень клапана на заданій осі під час відкривання та закривання, допомагає клапану точно підходити до сідла й зберігати правильне положення в газорозподільному механізмі.

Деталь установлюється безпосередньо в головку циліндра та постійно контактує зі стрижнем клапана. Між цими поверхнями потрібен суворо контрольований проміжок: надмірний люфт порушує точність руху, а занадто щільна посадка заважає клапану переміщатися вільно. На кожній напрямній передбачене зовнішнє ущільнювальне кільце. Така конструкція відповідає парі деталей для впускної та випускної сторін головки.

Коли потрібно перевірити напрямні

Стан напрямних оцінюють під час розбирання головки циліндра, особливо якщо клапани рухаються з помітним люфтом або заїданням, а двигун димить білим чи сизим вихлопом. Ці ознаки не визначають несправність однозначно, проте є підставою виміряти діаметр стрижнів і отворів напрямних. Рішення про заміну приймають за фактичним проміжком та станом сполучених деталей, а не лише за зовнішнім виглядом втулок.

Напрямні також перевіряють після перегрівання, пошкодження клапана та під час відновлення головки зі зношеними сідлами. Якщо новий клапан установити в розбиту напрямну, він може рухатися з перекосом і нерівномірно контактувати із сідлом. Тому під час ремонту одночасно контролюють обидва клапани, їхні стрижні, сідла, пружини та маслознімні ковпачки.

Як підібрати деталь

• Тип двигуна: чотиритактний GY6 50. Для цієї групи трапляються позначення 139QMA/1P39QMA та 139QMB/1P39QMB; позначення двигуна потрібно звірити на самій техніці.
• Місце встановлення: головка циліндра, напрямні впускного та випускного клапанів.
• Кількість: дві напрямні, тобто пара для обслуговування обох клапанів.
• Геометрія: до встановлення порівняйте зі знятими деталями загальну довжину, зовнішній діаметр посадкової частини, діаметр отвору під стрижень, форму буртика та розташування канавки з кільцем.
• Сполучення: перевірте відповідність стрижнів клапанів і фактичний проміжок. За відмінностей головки або встановленого ремонтного комплекту самої назви GY6 50 недостатньо.

Установлення під час ремонту головки

Заміна напрямних потребує зняття та розбирання головки циліндра. Старі втулки виймають відповідною оправкою, а нові запресовують із дотриманням напрямку та висоти посадки. Для правильної посадки головку рівномірно нагрівають за процедурою сервісного посібника; локальне нагрівання може спричинити деформацію. Після запресовування отвори напрямних обробляють розверткою до потрібного проміжку зі стрижнями.

Після механічної обробки з головки видаляють стружку й залишки абразиву, потім перевіряють співвісність і контакт клапанів із сідлами. За потреби сідла коригують і притирають, а герметичність перевіряють до остаточного складання. Стрижні клапанів змащують, установлюють справні маслознімні ковпачки та після складання регулюють клапанні проміжки за даними конкретного двигуна. Такий порядок допомагає усунути причину люфту й уникнути повторного розбирання головки.

Основні характеристики

• тип: напрямні клапанів;
• бренд: AMG;
• застосування: чотиритактний двигун GY6 50;
• комплектність: дві штуки;
• особливість: зовнішні ущільнювальні кільця.

Ця пара підходить для планового відновлення клапанного механізму GY6 50, коли вимірювання підтверджують зношення штатних напрямних. Перед установленням слід зіставити деталі зі знятими втулками та доручити запресовування майстрові, який має вимірювальний інструмент, оправку й розвертку.
